AJ-UPX380MC广播级4K手持存储卡式摄录一体机

产品详情

功能特性

高质量拍摄

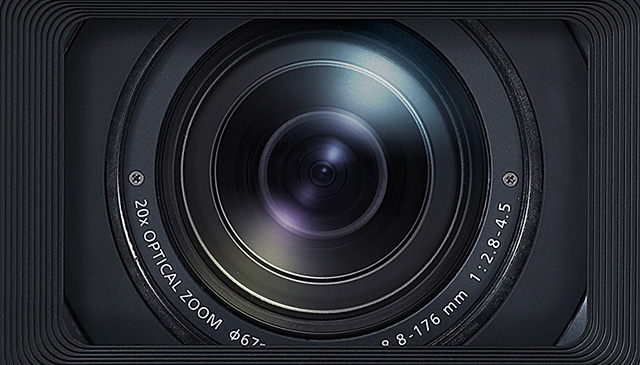

24.5mm广角、20倍光学变焦和无损智能变焦i.Zoom

undefined

广角端拍摄画面

undefined 松下在非球面镜头领域尖端的光学技术在AJ-UPX380MC内置镜头的开发中得到了最大程度的发挥。该镜头的广角端为24.5mm*1，无需使用转换镜头即可拍摄几乎无畸变的广角画面。光学20倍变焦，长焦端可达490mm。此外，i.Zoom还能在HD模式下实现高达32倍无缝变焦，在UHD模式下则能在长焦端实现高达24倍无缝变焦，且不会降低分辨率。AJ-UPX380MC还具有2x/ 5x/ 10x数字变焦功能。

*1：UHD/FHD（16：9）下，35mm等效焦距。

*2：使用数码变焦时，画面质量会随着放大倍率的增加而下降。

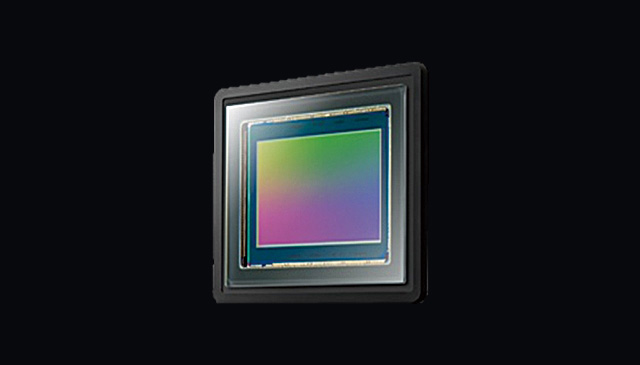

高清晰度、高灵敏度1.0型1500万像素MOS传感器

undefined 1英寸型MOS（约1503万像素）感光器件兼顾了高画质和高灵敏度性能，支持UHD（3840x2160）、FHD、HD和SD等多种格式，输出无裁剪画面。拥有F13（50Hz）/F12（60Hz）高灵敏度（UHD和FHD均支持高灵敏度模式）。

智能AF和人脸检测/AE&AF跟踪

undefined

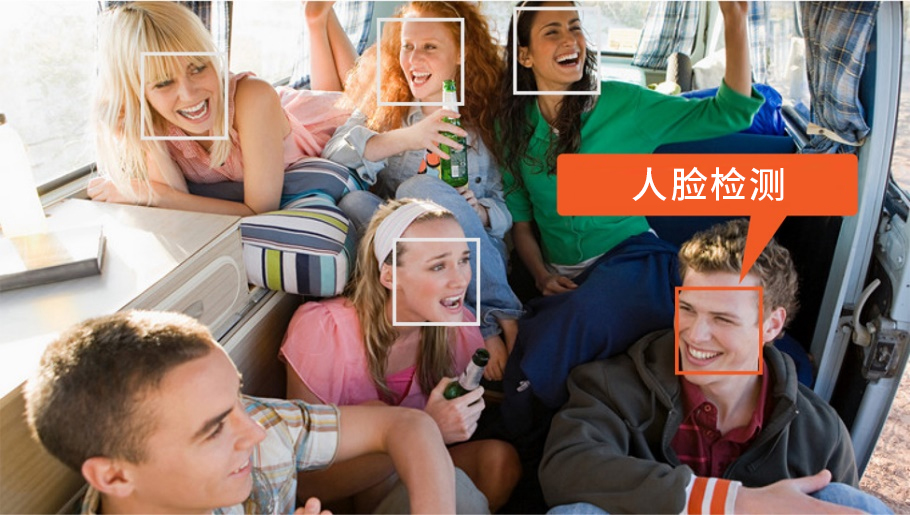

人脸检测自动对焦的实际拍摄画面

AJ-UPX380MC的自动对焦系统采用智能自动对焦，配备微型驱动器对焦单元，可实现高对焦速度、出色的跟踪性能和卓越的稳定性。

配备人脸检测AE和AF，可检测人脸（最多9张人脸/自动确定主要人脸）并自动调整曝光和对焦。此外，它还具有自动跟踪AE&AF功能，可自动追踪用户在液晶屏上点选的被摄体（颜色）。*

* 在红外拍摄、VFR/超慢速拍摄或使用扩展/对焦辅助以及AREA/AF AREA时，人脸检测AE&AF不起作用。

内置5轴混合图像稳定器

undefined

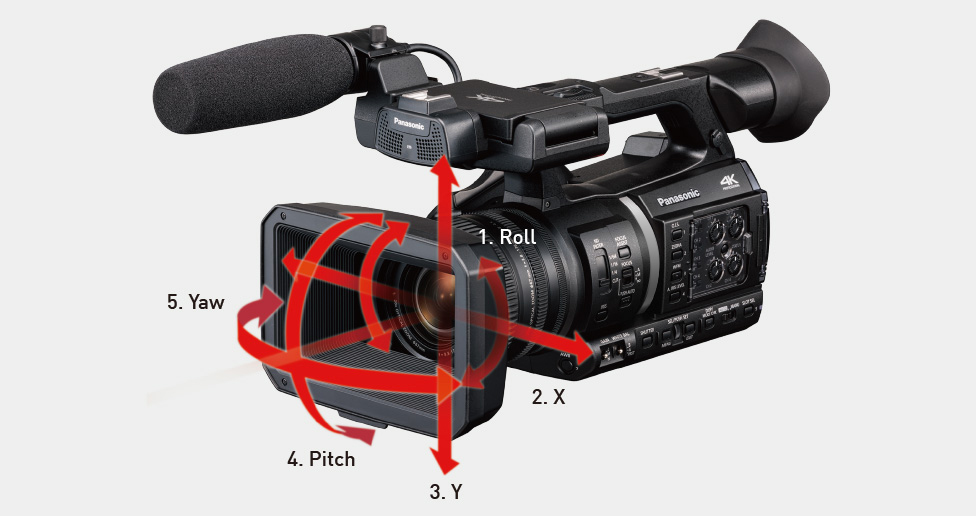

5轴混合图像稳定

AJ-UPX380MC具有内置混合图像稳定器，结合光学和电子抖动补偿功能。它可在包括UHD在内的所有模式*下校正五个轴向的摄像机抖动，从而在低角度拍摄、高角度拍摄和所有其他不稳定条件下提供强大的摄像机抖动补偿能力。有三种模式可供选择：NORMAL（标准）、STABLE（对固定景别拍摄有效）和PAN/TILT（对平移和俯仰有效）。

* Super Slow和VFR模式不支持。

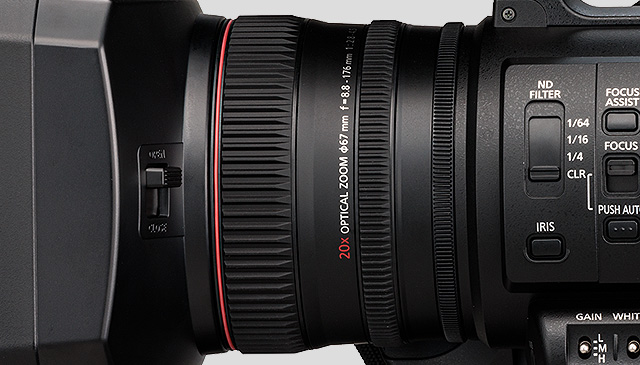

三个手动环和对焦辅助

undefined AJ-UPX380MC配备用于变焦、对焦和光圈的手动三环控制，可快速响应并提供令专业人士满意的舒适触感舒适。位于手柄上部的变焦杆具有多级可变的变焦功能，可在低角度拍摄和使用三脚架时以超慢速进行平滑的变焦。AJ-UPX380MC还配备了扩展和峰值（可同时显示）聚焦辅助、手动对焦辅助MA、LCD触摸对焦（可切换为自动光圈或亮度显示）、区域对焦和一键AF对焦辅助功能。

三个手动环

符合HDR标准的V-Log/HLG

undefined

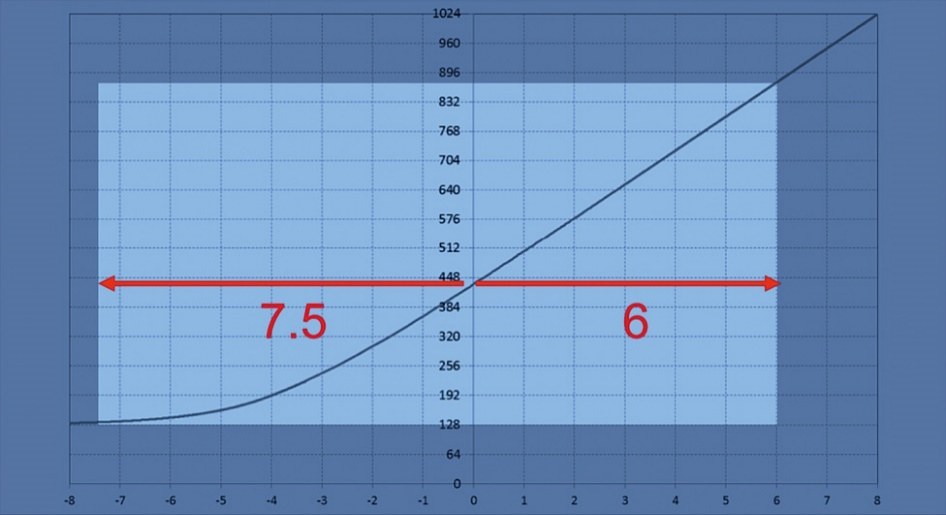

13.5档宽动态范围

AJ-UPX380MC具有支持HDR（高动态范围）的HLG*，以及配备13.5档宽动态范围的V-Log。伽玛模式可以从9种模式（HD、SD、FILMLIKE 1、FILMLIKE 2、FILMLIKE 3、FILM-REC、VIDEO-REC、HLG、V-Log）中进行选择。

* HLG规范由日本广播公司NHK和英国BBC联合制定。它在ARIB STD-B67和ITU Rec. 2100中定义。

广播级画质调整功能

undefined

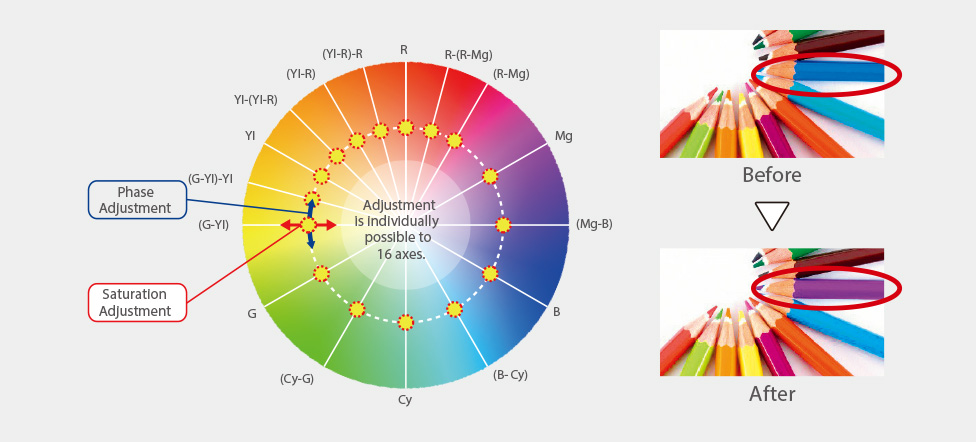

16轴独立色彩校正图

● 16轴独立色彩校正：可独立调整16个色彩矢量的饱和度和偏色。轻松实现在相同照明条件下多路摄像机色彩还原匹配。

● 主细节：调整轮廓增强的整体程度。

● 皮肤细节：使肤色显得柔和美丽。

● 场景文件：提供6个预设文件。可根据需要更改任何设置。

● 其他画面设置：矩阵表垂直细节、细节抽取、色度等级、色度相位、色温、基准黑电平和拐点。

高亮度、高清晰度LCD和高分辨率OLED EVF同时显示

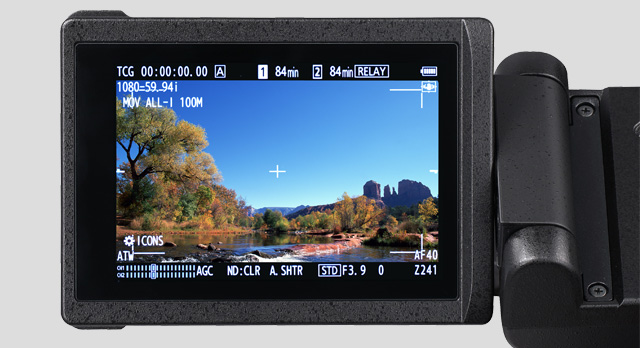

undefined AJ-UPX380MC采用新型3.2英寸高清晰度LCD显示屏（约162万像素）。该液晶显示屏采用RGBW（红、绿、蓝、白）像素结构，即使在明亮的阳光下也能提供高能见度。3：2宽高比可显示时间码和摄像机状态，而不会叠加在拍摄画面上。触控面板功能可实现方便的触摸对焦和菜单设置。取景器采用高分辨率彩色OLED（约236万像素，画面显示区域约为177万像素），可出色地完成色彩还原。由于AJ-UPX380MC新增支持LCD和EVF同步输出，因此即便使用者将视线从EVF上移开，LCD显示屏也能始终显示拍摄的画面。

拍摄中的液晶显示屏（模拟图像）

多格式、多编码实现灵活录制

HEVC实现更低的码流录制10bit 4K/60p的高质量视频

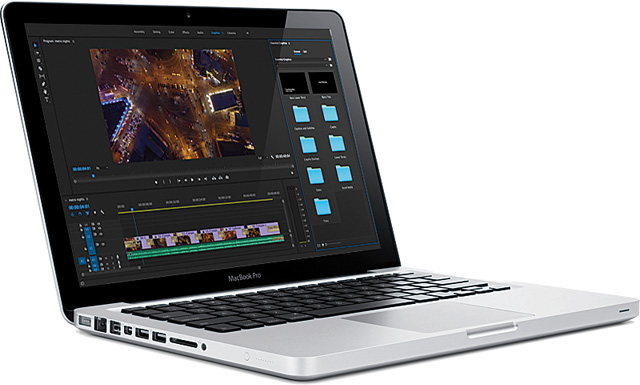

undefined AJ-UPX380MC能够以不同的压缩率录制各种格式的视频（请参阅“记录格式”）。通过高效的HEVC编码它可以在SD存储卡上录制10bit 4K（UHD）60p/50p高质量视频（H.265、LongGOP、10bit、4:2:0、MOV）。素材可直接在PC笔记本或MACBOOK上使用免费软件（如VLC播放器或QuickTime等）播放。

AJ-UPX380MC可录制兼容性高且应用广泛的MOV文件。此文件格式支持多达20个字符的长文件名，从而可以轻松管理录制的视频素材。AJ-UPX380MC还支持传统的AVCHD录制，包括AVCHD 8Mb/s格式，该格式在大学和专业足球教练分析中被广泛应用。

* 根据PC环境（例如内存和存储设备），播放可能缺乏流畅度。

*模拟图像。

支持Proxy和Shot Mark的P2 MXF文件格式

‌AJ-UPX380MC延续了松下传统，兼容广播级标准的P2 MXF文件格式，确保专业影像制作需求。同时进行主记录和代理记录可实现V-Log/V-709和HDR/SDR进行双伽玛拍摄。该摄像机还支持拍摄标记，可像P2HD摄像机一样显示缩略图、回放和有选择地上传标记的片段，应用于广电使用场景。

* Proxy录制不能用于MOV/AVCHD/AVC-LongG12编解码器录制、流媒体、NDI ®HX2、VFR、间隔录制、同步广播录制、背景录制和时间戳录制。

片段元数据

片段元数据（摄影师、位置、日期、时间、文本内存等）可添加到记录素材中。除了摄像机本身外，还可从SD卡、CX ROP应用程序或云端传输数据设置。片段元数据列表可以显示在摄像机的LCD显示屏上。

无裁剪的10bit可变帧率（VFR）

undefined

* 模拟图像

在UHD模式下，可实现1fps至60fps的可变帧率（VFR）录制。在FHD中，可实现最高120fps的超慢速录制。两者都能提供高质量的10bit全帧画面，即使在高帧率下也不会裁剪画面区域。

* VFR和超慢速仅在MOV拍摄模式下支持。

4声道24bit PCM音频录制

AJ-UPX380MC提供4声道音频录制功能*1，结合两个XLR输入（线路/话筒）和3.5mm立体声迷你插孔输入或内置立体声话筒的另外两个通道。在MOV或P2 MXF模式下，24bit线性PCM录制可实现出色的音质。其他音频功能包括4通道手动音量控制、OSD电平表、1kHz测试音输出*2和耳机输出（3.5mm立体声迷你插孔）。

*1：当选择MOV或P2 MXF作为主要录制格式时。在AVC-LongG12模式下，仅支持16bit LPCM 4声道录音。在AVCHD模式下，仅支持双声道录制。

*2：显示彩条时生成此输出。选择50 Hz系统频率时，实际输出为997Hz。

定格画面（静态图像捕捉）

在AJ-UPX380MC上播放视频片段时，可将任何所需的帧捕捉为静态图像（JPEG）并记录到SD存储卡上。视频回放、帧前进（+/-）和静态图像捕捉都可以通过触摸面板直观地操作。

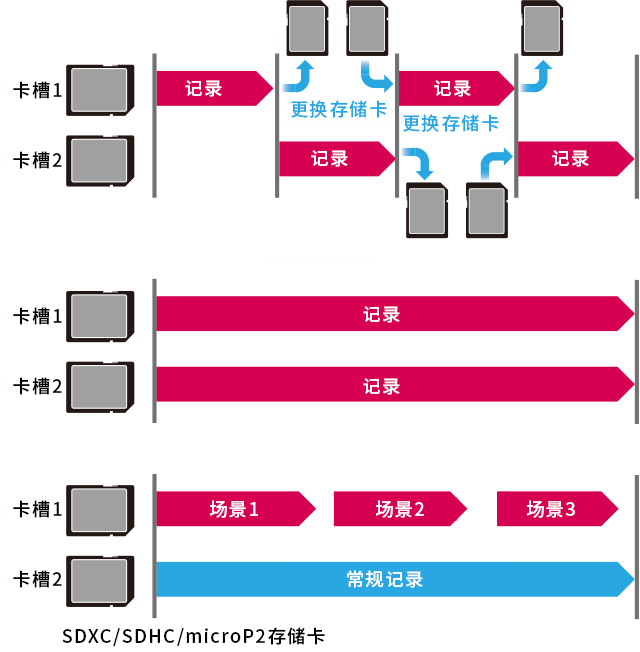

双存储卡插槽提高记录可靠性

两个SD存储卡插槽可使用SDXC/SDHC/microP2卡*1，只需更换SD存储卡即可实现不间断连续记录*2。同步录制和背景录制进一步提高了记录可靠性。此外，AJ-UPX380MC还配备了预录、间隔记录和时间戳记录功能。

▍不间断连续记录*2 undefined

自动从卡槽1到卡槽2连续记录。通过将已满的存储卡更换为新存储卡，可以连续数小时记录画面。

▍同步录制

在这种双记录模式下，两个卡槽中的存储卡会记录相同的数据。

▍背景录制*3

在卡槽1中记录由开始/停止控制的普通数据，并在卡槽2中记录所有数据，即使卡槽1停止时也是如此。

*1：microP2卡已停产。以P2格式录制到SD存储卡时，请使用视频速度等级为V90或更快的SDXC存储卡。请使用最新版本的摄像机记录软件。

*2：如果不间断记录时间达到10小时，拍摄将暂时停止，然后在几秒钟后自动重新开始。如果以MOV格式记录，文件将每隔3小时分割一次并记录。

*3：仅在MOV记录模式下支持。

记录格式

记录格式			像素	色彩取样	比特深度	比特率	文件格式	VFR*2	音频
MOV（HEVC）	UHD	HEVC LongGOP200M	3840x2160	4:02:00	10bit	200Mbps（VBR）	59.94p,50p	1to60 fps[50fps] （Max 200Mbps）	24bit LPCM
		HEVC LongGOP 150M	3840x2160	4:02:00	10bit	150Mbps（VBR）	29.97p,25p,23.98p
		HEVC LongGOP 100M	3840x2160	4:02:00	10bit	100Mbps（VBR）	59.94p,50p
MOV（AVC）		422ALL-I 400M	3840x2160	4:02:02	10bit	400Mbps（VBR）	29.97p,25p,23.98p	1to30fps[25fps]
		422LongGOP 150M	3840x2160	4:02:02	10bit	150Mbps（VBR）	29.97p,25p,23.98p	1to30fps[25fps]
		420LongGOP 150M	3840x2160	4:02:00	8bit	150Mbps（VBR）	59.94p,50p	1to60fps[50fps] （Max 150Mbps）
		420LongGOP 100M	3840x2160	4:02:00	8bit	100Mbps（VBR）	29.97p,25p,23.98p	1to60fps[50fps] （Max 150Mbps）
	FHD	422ALL-I 200M	1920x1080	4:02:02	10bit	200Mbps（VBR）	59.94p,50p	1to60fps[50fps]超慢速：120fps[100fps]（Max 400Mbps）
		422ALL-I 100M	1920x1080	4:02:02	10bit	100Mbps（VBR）	29.97p,25p,23.98p,59.94i,50i	1to60fps[50fps]超慢速：120fps[100fps]（Max 400Mbps）
		422LongGOP 100M	1920x1080	4:02:02	10bit	100Mbps（VBR）	59.94p,50p	to60fps[50fps]超慢速：120fps[100fps] （Max 200Mbps）
		422LongGOP 50M	1920x1080	4:02:02	10bit	50Mbps（VBR）	29.97p,25p,23.98p,59.94i,50i	to60fps[50fps]超慢速：120fps[100fps] （Max 200Mbps）
AVCHD		PS	1920x1080	4:02:00	8bit	25Mbps（VBR）	59.94p,50p	—	杜比音频
		PH	1920x1080	4:02:00	8bit	21Mbps（VBR）	23.98p,59.94i,50i	—
		HA	1920x1080	4:02:00	8bit	17Mbps（VBR）	59.94i,50i	—
	HD	PM	1280x720	4:02:00	8bit	8Mbps（VBR）	59.94p,50p	—
P2（MXF）	FHD	AVC-Intra422	1920x1080	4:02:02	10bit	200Mbps（59.94p）	59.94p,50p	—	24bit LPCM
		AVC-Intra200	1920x1080	4:02:02	10bit	200Mbps（59.94i）	59.94i,50i	—	24bit LPCM
		AVC-Intra100	1920x1080	4:02:02	10bit	100Mbps（59.94i）*1	59.94p,50p,59.94i,50i	—	24bit/16bit LPCM
		AVC-LongG50	1920x1080	4:02:02	10bit	50Mbps（59.94i）（VBR）	59.94i,50i	—	24bit LPCM
		AVC-LongG25	1920x1080	4:02:02	10bit	25Mbps（59.94i）*1（VBR）	59.94p,50p,59.94i,50i	—	24bit LPCM
		AVC-LongG12	1920x1080	4:02:00	8bit	12Mbps（59.94i）*1 （VBR）	59.94p,50p,59.94i,50i	—	16bit LPCM
	HD	AVC-Intra200	1280x720	4:02:02	10bit	200Mbps（59.94p）	59.94p,50p	—	24bit LPCM
		AVC-Intra100	1280x720	4:02:02	10bit	100Mbps（59.94p）	59.94p,50p	—	24bit/16bit LPCM
		AVC-Intra50	1440x1080	4:02:00	10bit	50Mbps（59.94i）	59.94i,50i	—
		AVC-Intra50	960x720	4:02:00	10bit	50Mbps（59.94p）	59.94p,50p	—
		AVC-LongG50	1280x720	4:02:02	10bit	50Mbps（59.94p）（VBR）	59.94p,50p	—	24bit LPCM
		AVC-LongG25	1280x720	4:02:02	10bit	25Mbps（VBR）	59.94p,50p	—	24bit LPCM
		AVC-LongG12	1280x720	4:02:00	8bit	12Mbps（VBR）	59.94p,50p	—	16bit LPCM

*1：以59.94p或50p格式录制时，比特率增加到两倍。

*2：仅在逐行模式下支持VFR。方括号[ ]表示系统频率为50.00Hz。

代理记录格式

主记录格式（P2 MXF）			代理格式（AVC-Proxy G6）
像素	频率	视频编解码器	像素和频率	视频采样	视频编解码器	音频
1920x1080*1	59.94/50p	AVC-Intra422	1920x1080_ 59.94/50p	4:2:0_8bit	AVC-G6_ 12Mbps	AAC_2CH_ 48kHz_16bit
		AVC-Intra100	1920x1080_ 59.94/50p	4:2:0_8bit	AVC-G6_ 12Mbps	AAC_2CH_ 48kHz_16bit
		AVC-LongG25	1920x1080_ 59.94/50p	4:2:0_8bit	AVC-G6_ 12Mbps	AAC_2CH_ 48kHz_16bit
	59.94/50i	AVC-Intra200	1920x1080_ 59.94/50p	4:2:0_8bit	AVC-G6_ 6Mbps	AAC_2CH_ 48kHz_16bit
		AVC-Intra100	1920x1080_ 59.94/50p	4:2:0_8bit	AVC-G6_ 6Mbps	AAC_2CH_ 48kHz_16bit
		AVC-Intra50	1920x1080_ 59.94/50p	4:2:0_8bit	AVC-G6_ 6Mbps	AAC_2CH_ 48kHz_16bit
		AVC-LongG50	1920x1080_ 59.94/50p	4:2:0_8bit	AVC-G6_ 6Mbps	AAC_2CH_ 48kHz_16bit
		AVC-LongG25	1920x1080_ 59.94/50p	4:2:0_8bit	AVC-G6_ 6Mbps	AAC_2CH_ 48kHz_16bit
1280x720*2	59.94/50p	AVC-Intra200	1280x720_ 59.94/50p	4:2:0_8bit	AVC-G6_ 6Mbps	AAC_2CH_ 48kHz_16bit
		AVC-Intra100	1280x720_ 59.94/50p	4:2:0_8bit	AVC-G6_ 6Mbps	AAC_2CH_ 48kHz_16bit
		AVC-Intra50	1280x720_ 59.94/50p	4:2:0_8bit	AVC-G6_ 6Mbps	AAC_2CH_ 48kHz_16bit
		AVC-LongG50	1280x720_ 59.94/50p	4:2:0_8bit	AVC-G6_ 6Mbps	AAC_2CH_ 48kHz_16bit
		AVC-LongG25	1280x720_ 59.94/50p	4:2:0_8bit	AVC-G6_ 6Mbps	AAC_2CH_ 48kHz_16bit

*1：在AVC-Intra50中，主记录的像素数为1440×1080。

*2：在AVC-Intra50中，主记录的像素数为960x720。

可用存储卡

格式	存储卡类型	比特率/记录功能	速度等级
MOV	SDXC存储卡	400Mbps	视频速度等级V60或更快
		FHD ALL-I VFR （23.98p）/super slow	视频速度等级V60或更快
		200Mbps	视频速度等级V30
		150Mbps	UHS速度等级3或更快
		100Mbps
		FHD LongG VFR/super slow
		FHD ALL-I VFR （59.94o/50p/29.97p/25p）
		50Mbps	视频速度等级V10
			UHS速度等级1
			速度等级10或更快
AVCHD	SDHC/SDXC存储卡	全部	速度等级4或更快
P2*	SDXC存储卡	AJ-UPX380MC*支持的所有P2记录格式	—

* 以P2格式记录到SD存储卡时，请使用视频速度等级为V90或更快的SDXC存储卡。请使用最新版本的摄像机记录软件。

记录时间

记录格式			64GBSDXC/SDHC存储卡*1	128GBSDXC/SDHC存储卡
MOV（AVC、HEVC）	UHD	400Mbps	约20分钟	约40分钟
		200Mbps	约40分钟	约1小时20分钟
		150Mbps	约55分钟	约1小时50分钟
		100Mbps	约1小时20分钟	约2小时40分钟
	FHD	100Mbps	约1小时20分钟	约2小时40分钟
	FHD	50Mbps	约2小时40分钟	约5小时20分钟
AVCHD	PS		约5小时20分钟	约11小时
	PH		约6小时	约12小时30分钟
	HA		约8小时30分钟	约17小时
	PM		约17小时10分钟	约35小时
P2 MXF	AVC-INTRA422/AVC-INTRA200		约32分钟	—
	AVC-Intra100（1080-59.94i/50i或720-59.94p/50p）*2		约1小时4分钟	—
	AVC-Intra50		约2小时8分钟	—
	AVC-LongG50		约2小时8分钟	—
	AVC-LongG25（1080-59.94i/50i或720-59.94p/50p）*2		约4小时16分钟	—
	AVC-LongG12（1080-59.94i/50i或720-59.94p/50p）*2		约8小时	—

*1：以P2格式记录到SD存储卡时，请使用视频速度等级为V90或更快的SDXC存储卡。请使用最新版本的摄像机记录软件。

*2：以1080-59.94p/50p记录时，记录时间将减少一半。

网络和系统连接

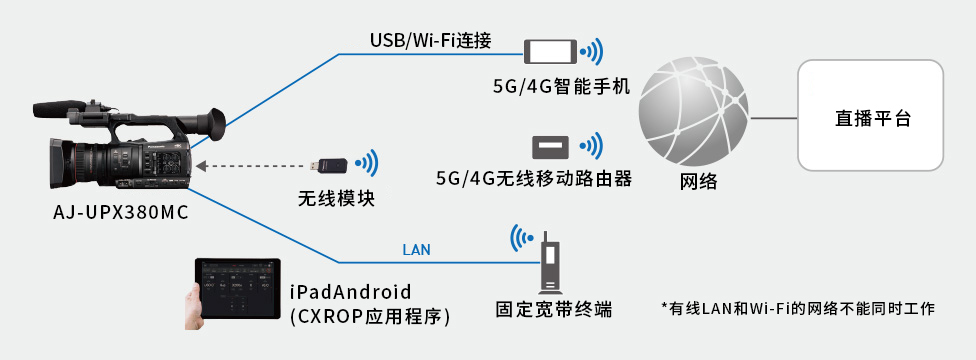

支持4K画质和SRT协议的流传输功能

undefined

支持4K（24p/25p/30p/50p/60p）流传输。记录时可以进行高清流传输。流传输支持RTMP/RTMPS/RTSP/SRT协议。SRT协议支持高质量的流媒体传输。支持客户端/监听器模式和加密。

可选择H.264/H.265编解码器和8/12/25/50/75Mpb比特率。还支持使用5G智能手机进行USB网络共享。兼容主流直播平台，无需外部编码器即可直接进行直播。还支持自动上传至指定服务器。

* NDI ®HX2连接模式下无流传输。在4K流媒体传输期间，无法同时进行记录、缩略图显示和回放。当使用RTMPS时，只可用H.264编解码器。使用RTMPS或SRT加密时，比特率将低于25Mbps。P2 网络设置软件可方便地设置RTMP、RTMPS和SRT Client功能。SRT流媒体传输不支持24p视频和SD视频。
有关已确认兼容的智能手机，请参阅网站“已确认连接的具有USB Tethering功能的智能手机”。
有关已确认兼容的实时视频流服务，请参阅网站“已确认连接的实时视频分发服务”。

轻松的IP连接：支持 NDI® HX2

undefined

配备NDI ® HX2模式，它允许通过IP连接进行视频传输和摄像机控制，而无需使用外部转换器。

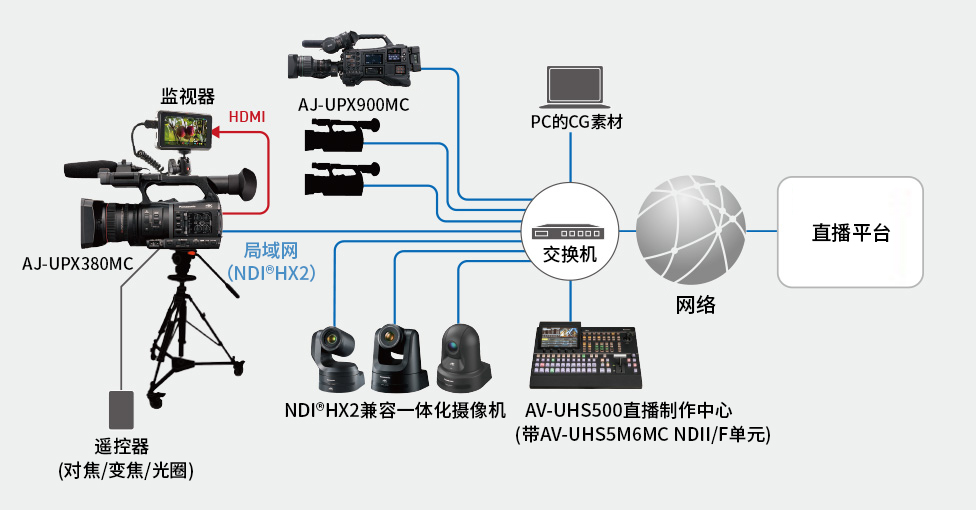

当连接到配置了现场切换台AV-UHS500MC、直播制作中心AV-HLC100MC 和兼容NDI ® HX2的一体化摄像机的系统时，AJ-UPX380MC可实现直播活动端到端的实时视频制作以及网络分发。

* NDI ®是一种视频连接技术，是Vizrt NDI AB的注册商标。

* 使用NDI ®HX2模式时，录制、流媒体传输和4K输出不可用。

什么是NDI ® 技术

有线/无线遥控功能

▍使用第三方遥控器进行有线遥控

undefined

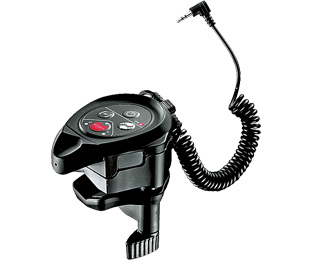

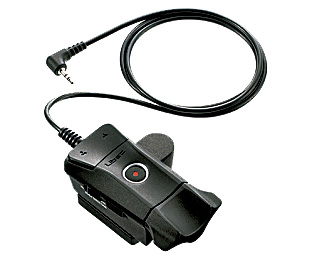

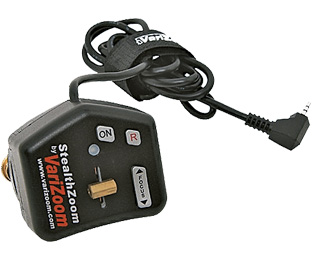

利拍曼富图 VariZoom

ZFC-L MVR901ECLA VZ-STEALTH

第三方遥控器示例

遥控接口（2.5mm超微型插孔）可以使用遥控器（第三方产品）控制对焦和变焦。

▍兼容IP控制面板

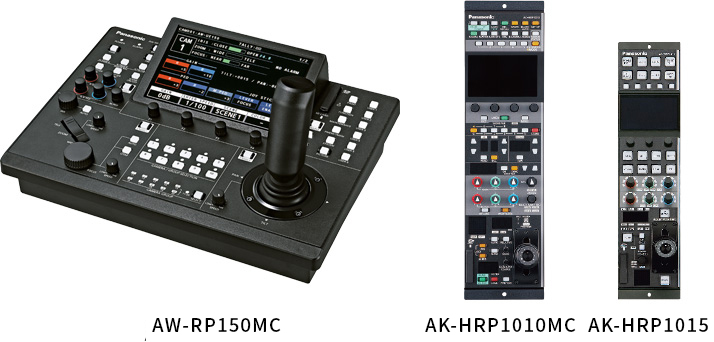

undefined 一体化摄像机遥控面板AW-RP150MC或通过IP（有线LAN）连接的远程操作面板（ROP）AK-HRP1010MC/HRP1015，除了支持音频电平和REC S/S等多功能控制外，还可以与一体化摄像机或演播室摄像机集成操作。

* 并非兼容这些一体化摄像机遥控面板和远程操作面板的所有控制项目，部分功能将无法使用。

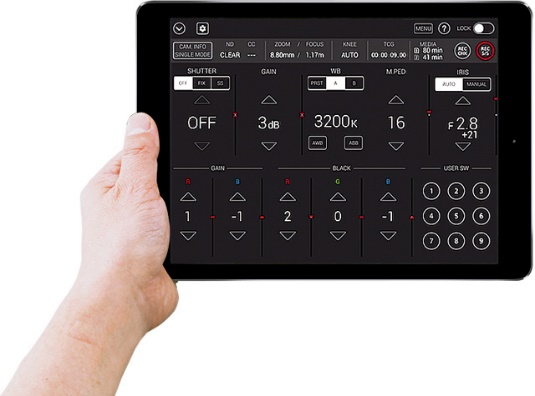

▍通过平板电脑或智能手机进行无线控制

undefined AJ-UPX380MC可通过平板电脑/智能手机应用程序“CX ROP”*1（可从Apple App Store或安卓应用市场免费下载）进行无线控制。该应用程序允许显示摄像机信息和更改摄像机设置。设置可轻松查看，并且可以通过点击和滑动操作进行更改。可以对变焦、i.Zoom、对焦、摄像机设置/调整、REC S/S和菜单设置等多种功能进行操作使用。

支持编辑片段元数据。元数据可以从CX ROP发送到摄像机，并记录到录制片段中。

此外，该应用程序可选择多达8台UPX系列摄像机（AJ-UPX380MC和AJ-UPX900MC）。*2 摄像机自动搜索功能还支持多摄像机模式，可以从列表中轻松选择并连接到网络上的任何摄像机。

*Apple App Store和iPad是Apple Inc.的服务标志或注册商标。

*1：iPhone/iPad：支持iOS 12或更高版本。Android设备：支持 Android5.0或更高版本。需要无线模块（可选 AJ-WM50MC 或推荐的第三方Wi-Fi模块）。

*2：该应用程序不支持多台摄像机的同步/同步控制。摄像机切换需要几秒钟。

*模拟图像。

专业系统功能

· 支持TC时码同步多摄像机记录：TC IN/OUT接口（BNC）可实现多摄像机拍摄的时码同步。摄像机编号（A到Z）可添加*到记录文件夹的名称中，方便编辑。

· SDI和HDMI同时输出：SDI和HDMI均支持4K 10bit高质量视频输出。用V-Log拍摄时，可单独为SDI、HDMI和LCD视频输出选择V-Log或V709（HLG拍摄时可选择HDR或SDR）。

· GENLOCK输入接口：可在多机位拍摄时实现广播级画面同步。

· Tally提示：兼容TSL协议，可在连接切换台时自动激活Tally灯。

· 兼容LiveU/TVU连接：在取景器/LCD显示屏上显示设备信息（电池状态/剩余电池容量/错误）。

undefined

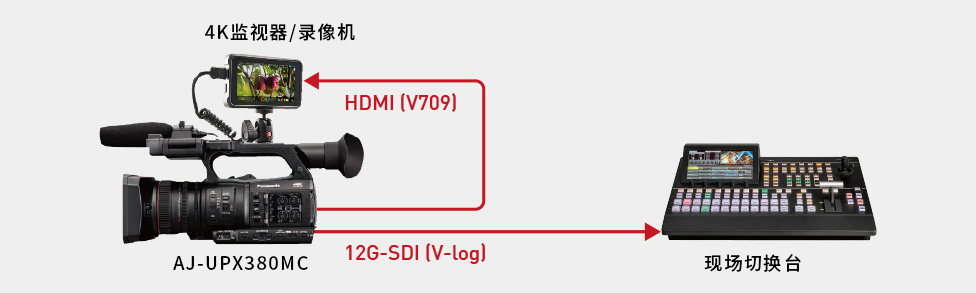

SDI和HDMI同时输出示例

* 仅支持MOV编解码器记录。必须在每台摄像机中进行设置。

低功耗、大容量电池、快速充电

AJ-UPX380MC常规功耗仅17W（在出厂设置中，无外接设备）。最大功耗仅为26W（HEVC记录、LCD开启、外接设备）。使用官方提供的电池组（5900mAh），AJ-UPX380MC可连续运行约2小时10分钟。该款大容量电池组支持快速充电。

* 仅在使用AG-BRD50MC电池充电器时，才能进行快速充电。

可用电池组

电池	电压/容量	充电时间	连续拍摄时间
AG-VBR59MC（标配）	7.28V 5900mAh 43Wh	约3小时20分钟	约2小时10分钟
AG-VBR59MC（标配）	7.28V 5900mAh 43Wh	约3小时20分钟	约2小时10分钟
AG-VBR89MC	7.28V 8850mAh 65Wh	约4小时	约3小时20分钟
AG-VBR118MC	7.28V 11800mAh 86Wh	约4小时40分钟	约4小时40分钟

* 使用包装内标配电池充电器时。

详细规格

常规
电源	DC 7.28 V (使用电池时)
	DC 12 V (使用交流适配器时)
功耗	26 W (使用LCD显示屏时)
	17 W (1080i / 422ALL-I 100M记录, 使用LCD显示屏时，无外部设备连接)
工作温度	0 °C至40 °C
工作湿度	10 %至80 % (无凝露)
重量*1	机身: 约1.9 kg (仅机身，不包括镜头罩、电池和配件)
	拍摄:约2.3 kg (包括镜头罩、电池和话筒支架)
尺寸*1	180 mm (W) x 173 mm (H) x 311 mm (D)(不包括突出部分和眼罩)
摄像单元
感光元件	1.0英寸(有效尺寸) MOS传感器
有效像素	1503万像素
镜头	光学图像稳定器镜头，光学20倍电动变焦
	F值: F2.8至F4.5
	焦距: f=8.8mm至176mm, 35mm等效焦距: 24.5mm至490mm
滤镜直径	67mm
滤镜	ND滤镜: Clear, 1/4, 1/16, 1/64
	IR滤镜: 包含ON/OFF控制功能
最近对焦距离	距前透镜约10cm (广角端), 1.0m (长焦端)
(M.O.D.)
增益设置	L/M/H选择切换
	GAIN/ISO模式= dB
	–3dB至18dB (可在1dB步进内调节)
	24 dB, 30 dB, 36 dB切换(将 [S. GAIN] 分配给用户按钮时)
	GAIN/ISO模式= ISO
	ISO 400, ISO 500, ISO 640, ISO 800, ISO 1000, ISO 1250, ISO 1600, ISO 2000, ISO 2500,ISO 3200, ISO 4000, ISO 5000, ISO 6400, ISO 8000, ISO 10000, ISO 12800
色温设置	ATW, ATW锁, A ch, B ch,预设3200K/预设5600K/VAR (2000K至15000K)
快门速度	当[系统模式]=59.94Hz时
	59.94i/59.94p模式	1/60秒(shutter off), 1/100秒, 1/120秒, 1/250秒, 1/500秒, 1/1000秒,1/2000秒, 1/4000秒, 1/8000秒, 1/10000秒
	29.97p模式	1/30秒, 1/50秒 (shutter off), 1/60秒, 1/100秒, 1/120秒, 1/250秒,1/500秒, 1/1000秒, 1/2000秒, 1/4000秒, 1/8000秒, 1/10000秒
	23.98p模式	1/24秒, 1/48秒, 1/50秒 (shutter off), 1/60秒, 1/100秒, 1/120秒,1/250秒, 1/500秒, 1/1000秒, 1/2000秒, 1/4000秒, 1/8000秒, 1/10000秒
	当[系统模式]=50.00Hz时
	50i/50p模式	1/50秒 (快门关闭), 1/60秒, 1/100秒, 1/120秒, 1/250秒, 1/500秒,1/1000秒, 1/2000秒, 1/4000秒, 1/8000秒, 1/10000秒
	25p模式	1/25秒, 1/50秒 (shutter off), 1/60秒, 1/100秒, 1/120秒, 1/250秒, 1/500秒, 1/1000秒, 1/2000秒, 1/4000秒, 1/8000秒, 1/10000秒
快门速度(慢速快门)	当[系统模式]=59.94Hz时
	59.94i/59.94p模式	1/1秒, 1/2秒, 1/4秒, 1/6秒, 1/15秒, 1/30秒
	29.97p模式	1/1秒, 1/2秒, 1/4秒, 1/6秒, 1/15秒
	23.98p模式	1/1秒, 1/2秒, 1/4秒, 1/6秒, 1/12秒
	当[系统模式]=50.00Hz时
	50i/50p模式	1/1秒, 1/2秒, 1/4秒, 1/6秒, 1/12秒, 1/25秒
	25p模式	1/1秒, 1/2秒, 1/4秒, 1/6秒, 1/12秒
快门速度(同步扫描)	当[系统模式]=59.94Hz时
	59.94i/59.94p模式	1/60.0秒至1/7200秒
	29.97p模式	1/30.0秒至1/7200秒
	23.98p模式	1/24.0秒至1/7200秒
	当[系统模式]=50.00Hz时
	50i/50p模式	1/50.0秒至1/7200秒
	25p模式	1/25.0秒至1/7200秒
快门开启角度	3.0°～180.0°～360.0°（0.5°步进）
VFR录制帧率	当[系统模式]=59.94Hz时
	1, 2, 4, 6, 9, 12, 15, 18, 20, 21, 22, 24, 25, 26, 27, 28, 30, 32, 34, 36, 40, 44, 48, 54, 60 (fps)
	当[系统模式]=50.00Hz时
	1, 2, 4, 6, 9, 12, 15, 18, 20, 21, 22, 23, 24, 25, 26, 27, 28, 30, 32, 34, 37, 42, 45, 48, 50 (fps)
超级慢速度录制	当[系统模式]=59.94Hz时
	1920 x 1080 (FHD): 拍摄帧率120fps
	当[系统模式]=50.00Hz时
	1920 x 1080 (FHD): 拍摄帧率100fps
灵敏度	当[高灵敏度]模式时
	F12 (2000 lx, 3200 K, 89.9%反射率, 2160/59.94p, 1080/59.94i)
	F13 (2000 lx, 3200 K, 89.9%反射率, 2160/50p, 1080/50i)
水平分辨率	2000TV线及以上 (UHD: 中心)
	1000TV线及以上 (FHD: 中心)
i.Zoom	x32 (FHD), x24 (UHD)
数码变焦	x2/ x5/ x10
镜头遮光罩	带镜头盖的遮光罩
存储卡记录
记录媒介	SDHC存储卡, SDXC存储卡
	支持UHS-I/UHS-II UHS Speed Class 3，支持Video Speed Class V90
	请参考 "可用存储卡" 列表.
卡槽	SDXC UHS-II 卡插槽 x 2*2
记录像素	3840×2160 (UHD), 1920×1080 (FHD), 1280×720 (HD) (AVC-Intra50: 1440×1080, 960×720)
系统频率	59.94Hz/50.00Hz
记录文件格式	MOV (AVC), MOV (HEVC), AVCHD, P2 MXF
记录格式	请参考“记录格式”列表
记录时间	请参考“记录时间”列表
双卡槽功能	不间断记录，同步录制，背景录制
特殊记录功能	预录，间隔记录，时间戳
数字视频
采样率	MOV	4:2:2 10 bit/4:2:0 8 bit/4:2:0 10 bit (HEVC)
	AVCHD	4:2:0 8 bit
	P2	4:2:2 10 bit/4:2:0 10 bit (AVC-intra50)/4:2:0 8 bit (AVC-LongG12)
视频压缩格式	MOV: H.264/MPEG-4 AVC High Profile
	P2: AVC-Intra422/AVC-LongG50/AVC-LongG25/AVC-LongG12: MPEG-4 AVC/H.264 High Profile
	P2: AVC-Intra200/AVC-Intra100/AVC-Intra50: MPEG-4 AVC/H.264 Intra Profile
数字音频
音频记录格式	MOV	48kHz/24bit, 4ch, Linear PCM
	AVCHD	48kHz/16bit, 2ch, 杜比音频™
	P2	48kHZz/24bit，4ch（不包括AVC-LongG12） 48kHz/16bit，4ch（AVC-Intra50/AVC-LongG12） 24bit/16bit菜单切换
动态余量	12 dB/18 dB/20 dB 可切换 (菜单)
AVC Proxy
文件格式	MOV
视频压缩格式	H264/AVC High Profile
音频压缩格式	AAC-LC
记录时间	每1GB大约可记录13分钟AVC-G6 2CH MOV *以上为使用松下产品连续拍摄的参考值。录制时间可能因场景或片段数量而异。
流媒体
视频压缩格式	H.264/MPEG-4 AVC Main Profile,
	H.264/MPEG-4 AVC High Profile
视频分辨率	3640 x 2160 (UHD), 1920 x 1080 (FHD), 1280 x 720 (HD), 640 x 360, 360 x 180
流媒体方式	单播，多播
帧率	系统频率=59.94Hz: 24 fps, 30 fps, 60 fps
	系统频率=50.00Hz: 25 fps, 50 fps
比特率	3640 x 2160 (UHD): 75 Mbps, 50 Mbps, 25 Mbps, 12 Mbps, 8 Mbps 除上述以外: 24 Mbps, 20 Mbps, 16 Mbps, 14 Mbps, 8 Mbps, 6 Mbps, 4 Mbps, 3 Mbps, 2 Mbps, 1.5 Mbps, 1 Mbps, 0.7 Mbps, 0.5 Mbps
音频压缩格式	AAC-LC, 48 kHz/16 bit, 2 ch
网络协议	RTSP/RTP/RTMP/RTMPS/SRT
视频输出
SDI OUT	BNC x 1, 支持SDI REC REMOTE
	4K(12G/6G), HD (3G/1.5G) 0.8 V [p-p], 75 Ω,
	输出格式(4:2:2 10 bit): • 1920 x 1080: 59.94p, 50p, 59.94i, 50i, 29.97Psf, 25Psf, 23.98PsF • 1280 x 720: 59.94p, 50p
HDMI OUT	HDMI x 1, Type A, HDMI REC REMOTE supported, VIERA Link not supported
	输出格式(4:2:2 10 bit): • 3840 x 2160: 59.94p, 50p, 29.97p, 25p, 23.98p • 1920 x 1080: 59.94p, 50p, 59.94i, 50i, 29.97p, 25p, 23.98p • 1280 x 720: 59.94p, 50p
VIDEO OUT	3.5mm迷你插孔, 复合1.0 V [p-p], 75 Ω
音频输入/输出
内置话筒	立体声话筒
AUDIO INPUT 1/2	XLR (3-pin) x 2 (INPUT1, INPUT2)
	输入高阻抗, LINE/MIC/MIC+48V (可切换SW)
	MIC: -40 dBu/-50 dBu/-60 dBu (可切换菜单)
	LINE: +4 dBu/0 dBu (可切换菜单)
AUDIO INPUT	φ3.5mm立体声迷你插孔，非平衡式
	MIC: -40 dBV (0 dB=1 V/Pa, 1 kHz)
	兼容插拔式电源, 电源电压:2.5 V±0.5 V
	LINE：-10dBV
	输入电阻: 约3kΩ (当插拔式电源开关为ON) 约20kΩ (当插拔式电源开关为OFF)
SDI OUT	Linear PCM 4 ch
HDMI OUT	Linear PCM 4 ch (可切换菜单)
耳机	3.5 mm立体声迷你插孔 x 1
扬声器	直径20 mm, 圆形振膜 x 1
其他输入/输出
GENLOCK IN	BNCx1, 1.0V [p-p], 75Ω
TC IN/OUT	BNC x 1，用作输入和输出接口 (可切换菜单)
	输入: 1.0 V至4.0 V [p-p] 10 kΩ
	输出: 2.0 V ± 0.5 V [p-p] 低阻抗
遥控	直径2.5mm超级迷你插孔 *松下以往型号使用的模拟控制遥控器可能无法与本设备一起使用。
LAN	RJ-45: 1000BASE-T/100BASE-TX/10BASE-T 支持NDI® HX2
USB 2.0 主机模式	Type-A, 4针 (5 V, 0.5 A) 适用于Wifi模块(可选)
USB 3.0 设备模式	USB 3.1 GEN1 Type-C, USB 大容量存储功能不具备USB总线供电功能
DC IN 12V	DC 12 V EIAJ Type 4
显示屏/取景器
LCD显示屏	3.2英寸TFT LCD color monitor (3:2), 约162万像素, 触摸面板视频显示屏(16: 9) 面积:约137万像素
取景器	0.39英寸OLED (有机EL显示屏), 约236万像素视频显示屏 (16: 9)面积: 约177万像素
包含附件
电池 (AG-VBR59MC)，电池充电器 (AG-BRD50MC)，电源适配器，电源线，话筒支架套件，肩带，眼罩，镜头遮光罩, 防滑带，操作说明书 *该附件已安装在摄像机上

*1:显示的重量和尺寸为近似值。

*2:当以P2格式记录至SD存储卡时，请使用视频速度等级为V90或更快的SDXC存储卡。请使用最新版本的摄像机记录软件。

* NDI ®是一种视频连接技术，是Vizrt NDI AB的注册商标。

* 根据购买时间，可能需要升级至使用 NDI ® HX2。点击此处了解详情。

* 当使用NDI ® HX2模式时，记录、流传输和4K输出不可用。

注：规格如有变更，恕不另行通知。

手册下载

驱动与软件下载

上一条：AG-CX100MC专业4K手持存储卡摄录一体机
下一条：没有了

返回列表

网站首页

产品中心

解决方案

成功案例

新闻资讯

加入我们

关于我们
