AV-UHS500MC
4K制作切换台

紧凑型多功能切换台助力便捷的4K现场制作

功能丰富的4K/HD 多格式制作切换台，延续了Panasonic 切换台系统高性能、高可靠性的传统。
拥有紧凑的一体化机身，这款4K 视频制作切换台的操作性不仅传承了HD 切换台的全部基因，更搭载了多项高端应用功能。除了应用在演播室、转播车、大学阶梯教室、企业会议室等场合，AV-UHS500MC 还非常适合电子现场制作系统（EFP）。其设计便于携带和安装，它将成为舞台及其他赛事活动制作的首选工具。

○支持多种接口： 12G-SDI/3G-SDI/HDMI

○支持UHD/HD 多格式

○配备2个选件插槽，支持功能扩展

○输入/ 输出数： 8 个输入/ 7 个输出（标配），16 个输入( 安装2个输入附加选件板时)/15个输出 ( 安装2个输出附加选件板时)

○5个键控器，获得丰富的图像效果

○支持上/ 下变换功能、HDR/SDR 转换功能和ITU-R BT.2020/BT.709 转换功能；扫描转换和幅型变换功能；色彩校正功能

○4条AUX总线， AUX 1和AUX 2具有MIX转换功能。DSK 1和DSK 2 可分配给AUX 1和AUX 2进行上键

○动画划像：利用视频存储器中的数据与过渡效果相结合以创建动画划像

○支持TSL5.0：TSL5.0协议支持AV-UHS500MC与外部设备之间通过网络传输TALLY、总线切换及源名称信息

○ROI ( 兴趣区域) 功能：ROI功能可从单个输入信号源创建4个剪切（裁切）信号，用作独立的输入信号源

○音频源选择功能：AV-UHS500MC除了音频跟随视频之外，还允许将所选视频输入源的音频与另一视频信号和输出进行复用

○支持NDI®输入和输出(可选单元)（new）：当连接AV-UHS5M6MC单元时，支持NDI®信号源输入和输出。

○软件面板（new）：可从外部PC或Mac进行远程操作。

（new）通过高带宽NDI®和NDI®｜HX进行IP传输

该可选单元可直接安装在主机选配件插槽中，为AV-UHS500MC提供NDI®*1支持。除了传统的SDI和HDMI信号外，还可以通过高带宽NDI®*1和NDI® |HX*1 (版本1和版本2)使用IP传输信号源，而无需外部转换器。高带宽NDI®*1信号输出还可以转发至其他支持NDI®*1的设备上并支持远程检查。每台AV-UHS500MC最多可连接2个单元，实现最多8条NDI®*1输入线和4条NDI®*1输出线（在2K模式下）的扩展。

NDI I/F 单元

AV-UHS5M6MC

远程实时制作

当与支持NDI® *1或NDI® | HX*1的松下摄像机搭配使用时，只需通过一根LAN电缆即可实现从视频传输到摄像机控制的操作并执行录制计数输出。视频传输和摄像机控制都可以进行远程操作，从而实现远程实时视频制作。

NDI®传输，每个单元提供多达4个输入和2个输出

NDI输入/输出数（每个NDI I/F单元）

* 使用与系统格式匹配的NDI®信号格式。当系统模式设置为1080i时，也可以使用1080p NDI®信号。

简易的NDI®信号源搜索和选择

可以轻松地从列表中搜索并选择网络上的NDI®信号源。无需复杂的网络配置。

*1: NDI®是NewTek公司开发的支持IP视频制作工作流的新协议。NDI®是NewTek公司的注册商标。在这种情况下，NDI®用于表示高带宽低延迟NDI®，NDI®|HX用于表示高效率低带宽NDI®|HX。

（new）通过触摸和鼠标控制即可进行远程直接切换

软件控制面板

AV-SF500MC （免费下载，Windows和MAC版本可用）

AV-UHS500MC控制软件是作为PC应用程序开发的。视频和图像可以通过AV-UHS500MC上的内置MJPEG编解码器在应用程序上显示。除了可在工作时观看信号源视频，提供简单、直观的控制之外，该控制面板还可以当作子面板使用。

* 有关下载控制软件的信息，请参阅松下网站（https://pro-av.panasonic.net/en/ )。

灵活支持4K 和HD 混合操作
支持12G-SDI/3G-SDI/HDMI/NDI®
支持标准的单根12G-SDI同轴电缆传输4K视频，使高画质4K视频制作的设置和操作更简易。此外，支持HDMI，允许通过电脑直接输入数据进行直播制作，例如在研讨会和讲座进行期间，无需另配HDMI转换器。添加NDI I/F单元AV-UHS5M6MC（可选）支持处理NDI®*1，这是IP视频的一部分。可以处理多种视频信号，立即创建一系列视频效果。
*1: NDI®是NewTek公司开发的支持IP视频制作工作流的新协议。NDI®是NewTek公司的注册商标。在这种情况下，NDI ®用于表示高带宽低延迟NDI ®，NDI ®|HX用于表示高效率低带宽NDI®|HX。

8个SDI输入、2个HDMI输入*1
5个SDI输出、2个HDMI输出
在4K模式下，也可提供与高清操作相同数量的输入和输出。另可根据需要，通过在两个扩展槽添加选购板卡来增加接口数量。

*1: HDMI输入通道使用数量的增加，会导致SDI输入的数量减少。HDMI输入与CPRM(无法输入)不兼容。

*2: 当安装可选单元时。详情请见第10页。

*3: HDMI输出格式与仅用于视频的系统格式相同。

支持UHD/HD 多格式

支持4K/3G/HD多种格式，包括2160/50p、59.94p和1080/50p、59.94p。

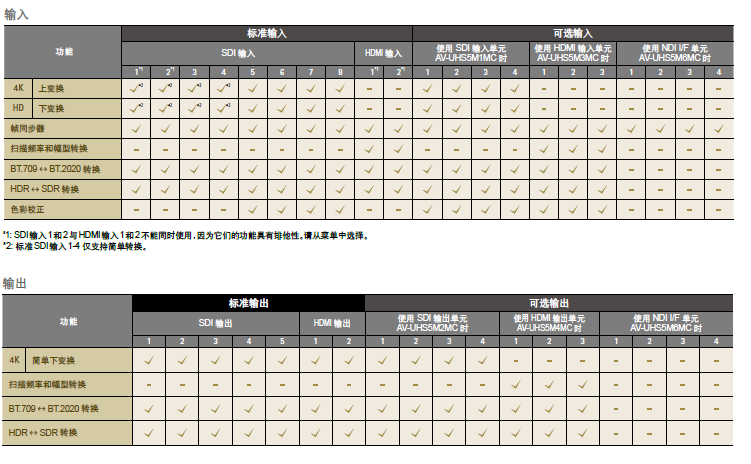

UHD/HD功能对照

所有输入接口都有帧同步器
所有输入通道都有内置帧同步器。同步锁定功能还支持采用外部同步信号( 黑场或三电平) 的系统同步。

多种内置转换功能，包括上/ 下变换
拥有多种转换功能，作为标准配置。无需外部转换盒。
• 上/ 下变换功能
• HDR/SDR 转换功能
• ITU-R BT.2020/BT.709 转换功能
• 扫描频率和幅型转换功能
• 色彩校正功能

支持视频输入 / 输出

强大的键控器和存储功能实现多种图像效果

多种视频转换和效果
除了标准的划像、混像和切换转换，还提供了2通道的DVE转换模板， HD模式下包含多种转换图案，如缩放、滑动、挤压和3D划像。4K模式的DVE功能需要增加AV-UHS5M5MC选件。

5个键控器

3个键控器，外加2个下游键（DSK），支持亮度键、线性键、full键的功能。KEY 1和DSK 1可指派为色键，采用品质卓越的Primatte®算法*，应用于实时抠像处理。本装置支持2个通道的PinP。

*该算法广泛应用于流行非线性编辑系统，用于全球电影、电视节目、音乐视频和广告制作等。

4条AUX总线，DSK 1和DSK 2可分配给 AUX 1和AUX 2进行上键

配备2条PinP总线和4条AUX总线。硬边和软边效果可适用于PinP总线。除了切换、总线输出转换功能（PinP和AUX总线输出转换效果），还支持混像（仅AUX总线1和2）。通过AUX总线和M/E部分，可灵活实现多种节目组合的输出。DSK 1和DSK 2还可分配给AUX 1和AUX 2进行上键。

视频帧存
静态（STILL）或视频（CLIP）图像，高清模式下各2通道和4K模式下的各1通道，可录制、载入并选作信号源进行回放，帧存包含键通道（4K模式下，最多可以存储18秒移动图像）。

多种存储功能实现流畅的现场制作
■快拍存储器
最多可注册并调用100种背景划像模式、PinP尺寸、边框宽度和其他视频效果。可以设置“溶像效果”，确保从当前图像顺利切换到快拍存储器中注册的图像或操作。
■事件存储器
使用事件存储功能，可以在时间轴上依次注册并回放多达64个图像效果。这样就可以轻松顺畅地执行高表现力的连续效果。最多可以注册100个事件存储器。
■宏存储器
该功能允许记录和回放控制面板上的一系列操作。还可以记录和回放设置信息，如输入/输出和键控器，使涉及复杂操作的视频效果易于执行。宏存储器回放是通过分配给交叉点按键来执行的。

一体化摄像机控制功能

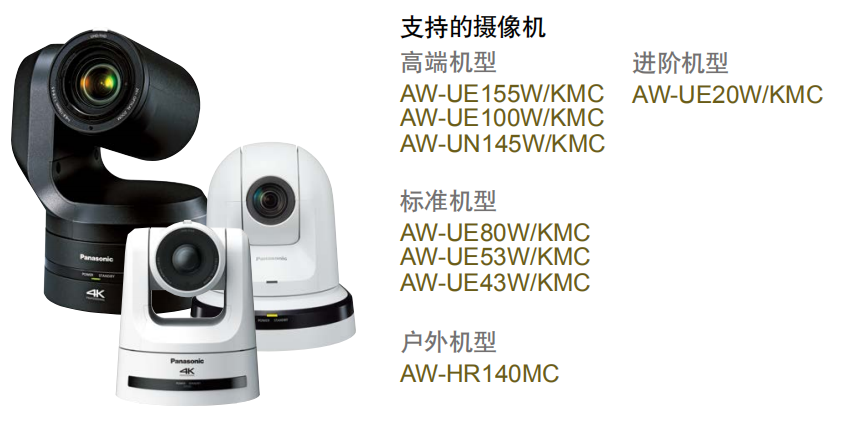

一体化摄像机控制功能，可通过AV-UHS500MC对一体化4K/HD摄像机进行控制。

一体化摄像机控制

• 可控制的摄像机数量：标准8台摄像机/最多16台摄像机(使用可选单元的输入接口)。

• 摄像机控制：旋转、俯仰、变焦、对焦、光圈、预设存储、调用、范围、预设速度、自动白平衡模式、自动白平衡执行、PAINT、OSD菜单。

• AV-UHS500MC的AUX输出可根据AW-RP150MC、AW-RP60MC 的摄像机选择进行切换。便于使用外部控制面板调取监看画面。

两通道多画面监看功能
两种独立的多画面监看输出功能，作为标准配置，最多可在一个屏幕上显示16个分屏（总共10种模式）。
• 多画面监看布局有10种模式可供选择，包括4分屏、5分屏（两种模式）、6分屏（两种模式）、9分屏、10分屏（两种模式）、12分屏*和16分屏。
• 可以显示源名、Tally、音频电平表、时钟和安全标记。
• 在匹配模式（视频图像与分割框大小相同）和挤压模式（将源名和音频电平表放在图像外部）之间进行选择。
* 不能在720p 分辨率下操作。

ROI(兴趣区域)功能

*ROI 功能可能无法使用部分视频格式输入。有关详细信息，请参阅《支持输入信号》列表。

AV-UHS500MC配备的ROI功能可从单个输入信号源创建四个剪切（裁切）信号，用作独立的输入信号源。标准SDI输入接口5-8以及通过可选插槽连接的SDI/HDMI输入装置可使用ROI功能。

<主要功能>

•最多可使用12个*ROI信号源（每个视频输入最多4个ROI信号源）。

•与水平旋转/俯仰/变焦一样，可调整并记录每个素材的位置和尺寸

（每个ROI最多可记录10个）。

•与水平旋转/俯仰/变焦一样，可在已记录的位置之间平滑移动。

•可用变焦比为10% (x10)至100%(x1)。

*当可选插槽A或B连接SDI或HDMI输入装置时。

GUI 菜单屏示例

音频源选择功能

除了音频跟随视频之外，音频源选择功能还允许将所选视频输入源的音频与另一视频信号和输出进行复用。可为AUX1-4、PGM、PVW、CLN和MV选择单独的音频源。

<可选音频源>

IN1, IN2, SDI IN3-8,IN-A1-A4, IN-B1-B4

*只有当ANC设置为ON时，音频才被复用。

SDHC/SDXC存储卡插槽

可使用SDHC/SDXC存储卡保存视频帧存、快拍存储数据、事件存储数据和设置数据。

7 英寸LCD 显示器，具有出色的可视性和易于操作的控制面板

*1: 仅适于4K模式的still/clip （静止/动态）。

*2: 连接AV-UHS5M3MC时A1-A3 和B1-B3 。连接AV-UHS5M6MC并选择4K模式时为A1和B1。

*3: 连接AV-UHS5M4MC时A1-A3 和B1-B3附件。连接AV-UHS5M6MC时为A1-A2和B1-B2，选择4K模式时为A1和B1。

支持输入信号

*1：不支持ROI模式。

*2：当处于ROI模式时，不支持3G-SDI B级输入信号。

* NDI I/F单元AV-UHS5M6MC不提供转换器功能。使用与系统格式匹配的NDI®信号格式。当系统模式设置为1080i时，也可以使用1080p NDI®信号。

系统配置

根据需要使用五个可选单元进行功能扩展

详细规格

现场制作切换台 AV-UHS500MC
常规
电源	AC 100 V 至240 V, 50 Hz/60 Hz
功耗	1.5 A
工作温度	0°C至40°C
工作温度	10% 至90% ( 无结露)
存储温度	0°C至40°C
存储温度	10% 至90% ( 无结露)
重量	大约7 kg

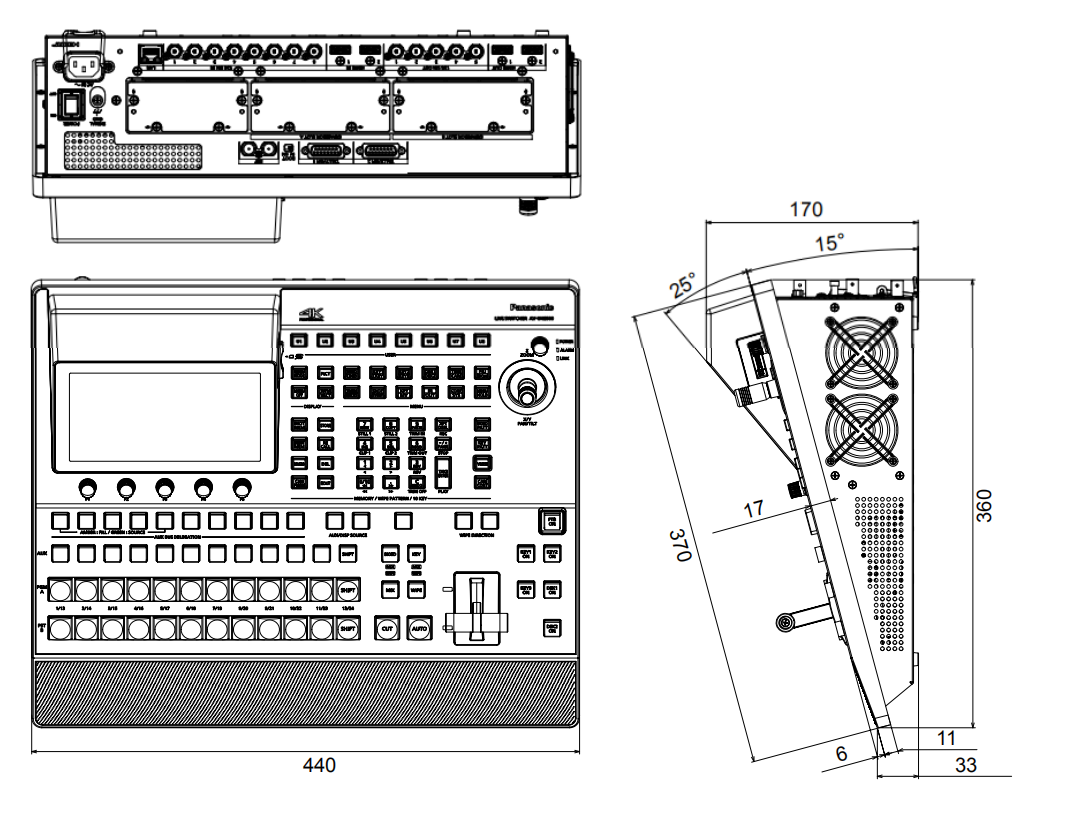

尺寸 (W x H x D)	440 mm x 170 mm x 360 mm （不包括凸出部分）
视频接口
SDI 输入 1 至 SDI 输入 8 接口	8 路（使用选配单元时，最多可增加8 路） • 接口: BNC x 8 • 色彩空间转换功能 • 帧同步器功能 • 接口 <SDI 输入 1> 至 <SDI 输入 4> 配备简单的格式转换器。 • 接口 <SDI 输入 5> 至 <SDI 输入 8> 配备上变换器。 • 接口 <SDI 输入 5> 至 <SDI 输入 8> 配备色彩校正器。 * SDI 输入 1/2 使用时， HDMI 输入 1/2 不可用。
	12G-SDI	12G-SDI, 符合SMPTE ST 2082-10 标准
	3G-SDI	3G-SDI, 符合SMPTE292 标准 ( 与Level A/B 兼容)
	HD-SDI	HD-SDI, 符合SMPTE292M 标准
HDMI 输入 1 至 HDMI 输入 2接口		2 路（使用选配单元时，最多可增加6 路）视频格式输入: 720p/59.94 Hz, 720p/50 Hz, 1080i/59.94 Hz, 1080i/50Hz, 1080p/59.94 Hz, 1080p/50 Hz, 1080p/29.97 Hz, 1080p/25 Hz,1080p/24 Hz, 1080p/23.98 Hz, 2160p/59.94 Hz, 2160p/50 Hz, 2160p/29.97 Hz, 2160p/25 Hz, 2160p/24 Hz, 2160p/23.98 Hz PC 格式输入: 4K (3840 x 2160, 60 Hz), WQHD (2560 x 1440, 60 Hz), WUXGA (1920 x 1200, 60 Hz), UXGA (1680 x 1200, 60 Hz), WSXGA+ (1680 x 1050, 60 Hz), SXGA (1280 x 1024, 60 Hz), WXGA (1280 x 768, 60 Hz), XGA (1024 x 768, 60 Hz) 模式: Full/Fit-H/Fit-V • 扫描频率和幅型转换功能、帧同步器及色彩空间转换功能 • 接口: HDMI x 2 • 此接口不支持CPRM 技术。 * HDMI 输入 1/2 使用时， SDI 输入 1/2 不可用。
SDI 输出 1 至 SDI 输出 5 接口		5 路（使用选配单元时，最多可增加8 路） • 接口: BNC x 5 • 下变换器至1080p，色彩空间转换功能 • PGM, PVW, CLN, ME PGM, MV1 至 MV2, AUX1 至 AUX4, 键预监, 可以指定输出。
		12G-SDI	12G-SDI, 符合SMPTE ST 2082-10 标准
		3G-SDI	3G-SDI, 符合SMPTE292 标准（与Level A 兼容）
		HD-SDI	HD-SDI, 符合SMPTE292M 标准
HDMI 输出 1 至 HDMI 输出 2接口		2 路（使用选配单元时，最多可增加6 路） • 接口: HDMI x 2 • 可下变换至1080p • 色彩空间转换功能 • PGM, PVW, CLN, ME PGM, MV1 至 MV2, AUX1 至 AUX4, 键预监, 可以指定输出。
信号格式		2160/59.94p, 50p, 29.97p1, 25p1, 24p1, 23.98p1, 1080/59.94p, 50p, 29.97PsF, 25PsF, 24PsF, 23.98PsF, 59.94i, 50i,720/59.94p, 50p
信号处理		R: G: B 4: 4: 4 8 bit / 4: 2: 2 10 bit ( 仅限HDMI)
		Y: CB:CR 4: 2: 2 10 bit
ME 数量		1ME
同步接口
参考接口参考输入/ BB 输出		在Genlock 模式下：黑场或三电平同步输入信号（带环路输出） • 在外部同步模式下执行环通输出。 • 如果不使用环通输出，则提供75Ω 接口。 • 接口 : BNC x 2 • 与支持的系统格式相同的黑场频率。 • 对于24.00p 格式，不支持黑场输入信号。 • 使用1080 /23.98PSF 格式, 10 字段ID 的黑场(SMPTE318M 标准) 或支持的三电平同步信号。 • BB 信号在内部同步模式下从两个接口输出。
视频延迟时间		1 路 (H)	当帧同步器设置为[ 关闭] 并且上变换器和下变换器都不工作
		1 帧 (F)	当帧同步器设置为[ 开] 并且上变换器和下变换器正在工作
		• 当信号通过PinP, DVE, 多视图，向下变换或HDMI 输入，每种情况下最大延迟1 帧。
控制接口
LAN 接口		兼容1000BASE-TX 和AUTO-MDIX（用于IP 协议） • 连接电缆: LAN 电缆 (CAT5E), 最大100 m，推荐电缆STP ( 屏蔽双绞线) • 接口: RJ-45
TALLY GPI 接口		输入: 8 输入，光电耦合器感测输出: 19 输出；从R/G TALLY 中选择报警：1 输出，开路集电极输出（负逻辑）

选配单元
常规
	AV-UHS5M1MC	AV-UHS5M2MC	AV-UHS5M3MC	AV-UHS5M4MC	AV-UHS5M5MC	AV-UHS5M6MC
电源	DC 12 V 由AV-UHS500MC 提供
功耗	15 W 1.2 A		16 W 1.3 A		14 W 1.1 A
工作温度	0°C 至 40°C
工作温度	10% 至 90% (无结露)
存储温度	0°C 至40°C
存储温度	10% 至 90% (无结露)
重量	大约371 g		大约353 g		大约345 g	大约353 g
尺寸 (W x H x D)	112 mm x 42 mm x 167 mm (不包括凸出部分)		112 mm x 42 mm x 166 mm (不包括凸出部分)
SDI 输入单元 AV-UHS5M1MC
SDI 输入 1 至 SDI 输入 4 接口	4 路 • 接口: BNC x 4 • 帧同步器功能 • 上变换器已安装 • 色彩空间转换功能 • 色彩校正装置
	12G-SDI	12G 串行数字，符合SMPTE ST 2082-10 标准 • 0.8 V [p-p] ± 10% (75 Ω) • 自动均衡器80m（使用电缆时）
	3G-SDI	3G 串行数字，符合SMPTE292 标准 (Level A/B) • 0.8 V [p-p] ± 10% (75 Ω) • 自动均衡器100m（使用电缆时）
	HD-SDI	HD 串行数字，符合SMPTE292M 标准 • 0.8 V [p-p] ± 10% (75 Ω) • 自动均衡器100m（使用电缆时）
SDI 输出单元 AV-UHS5M2MC
SDI输出1至SDI输出4接口	4 路 • 接口: BNC x 4 • 下变换器 • 色彩空间转换功能 • PGM, PVW, CLN, ME PGM, MV1 至 MV2, AUX1 至 AUX4, 键预监, 可以指定输出。
	12G-SDI	12G 串行数字，符合SMPTE ST 2082-10 标准 0.8 V [p-p] ± 10% (75 Ω)
	3G-SDI	3G 串行数字，符合SMPTE292 标准（Level A） 0.8 V [p-p] ± 10% (75 Ω)
	HD-SDI	HD 串行数字，符合SMPTE292M 标准 0.8 V [p-p] ± 10% (75 Ω)
HDMI 输入单元 AV-UHS5M3MC
HDMI输入1 至HDMI输入 3接口	3 路视频格式输入: 720p/59.94 Hz, 720p/50 Hz, 1080i/59.94 Hz,1080i/50 Hz, 1080p/59.94 Hz, 1080p/50 Hz, 1080p/29.97 Hz, 1080p/25 Hz, 1080p/24 Hz, 1080p/23.98 Hz, 2160p/59.94 Hz,2160p/50 Hz, 2160p/29.97 Hz, 2160p/25 Hz, 2160p/24 Hz,2160p/23.98 Hz PC 格式输入: 4K (3840 x 2160, 60 Hz), WQHD (2560 x 1440,60 Hz), WUXGA (1920 x 1200, 60 Hz), UXGA (1680 x 1200, 60Hz), WSXGA+ (1680 x 1050, 60 Hz), SXGA (1280 x 1024, 60Hz), WXGA (1280 x 768, 60 Hz), XGA (1024 x 768, 60 Hz) 模式: Full/Fit-H/Fit-V • 接口: HDMI x 3 • 帧同步器功能 • 色彩校正装置。 • 扫描频率和幅型转换功能、色彩空间转换功能 • 此接口不支持CPRM 技术。
HDMI 输出单元 AV-UHS5M4MC
HDMI输出1 至HDMI输出 3接口	3 路模式: Fit-V, Fit-H, Full, Full-90%, Full-80% 像素大小: 自动, WQHD (2560 x 1440, 60 Hz), WUXGA (1920x 1200, 60 Hz),UXGA (1680 x 1200, 60 Hz), WSXGA+ (1680 x1050, 60 Hz), SXGA (1280 x 1024, 60 Hz), WXGA (1280 x 768,60 Hz), XGA (1024 x 768, 60 Hz), 原生色彩: 自动, RGB, YUV444, YUV422 • 接口: HDMI x 3 • PGM, PVW, CLN, ME PGM, MV1 至 MV2, AUX1 至 AUX4, 键预监, 可以指定输出。 • 扫描频率和幅型转换功能、色彩空间转换功能
NDI I/F 单元 AV-UHS5M6MC
LAN 1 和 LAN 2 接口	支持格式	高带宽 NDI®/ 低带宽 NDI®/NDI®\| HX*1
	输入	最多 4 路输入格式 • 当系统格式为 4K 时高带宽 NDI®: 2160/59.94p, 2160/50p, 2160/29.97p, 2160/25p, 2160/24p, 2160/23.98p • 当系统格式为 2K 时 1234 高带宽 NDI®: 1080/59.94p, 1080/50p, 1080/29.97p, 1080/25p, 1080/24p, 1080/23.98p, 720/59.94p, 720/50p NDI®\|HX: 1920/1080p, 1280/720p*5
	输出	最多 2 路输出格式 • 当系统格式为 4K 时高带宽 NDI®: 2160/59.94p, 2160/50p, 2160/29.97p, 2160/25p, 2160/24p, 2160/23.98p • 当系统格式为 2K 时 14 高带宽 NDI®: 1080/59.94p, 1080/50p, 1080/29.97p, 1080/25p, 1080/24p, 1080/23.98p, 720/59.94p, 720/50p • PGM、PVW、CLN、ME PGM、AUX1 至 4、MV1 和 2，以及密钥输出可以指定输出。

*1：仅支持NDI®｜HX输入。仅支持高带宽NDI®输出。

*2：当系统格式为2K时，可以混合输入高带宽NDI®和NDI®｜HX。

*3：当系统格式为2K时，可以输入P/I转换。

*4：系统格式为Psf时不可用。

*5:NDI®｜HX的帧速率取决于系统格式。
