突破想象的制作力

基于IT/IP的现场视频处理平台

该现场视频处理平台提供灵活的系统配置和操作，实现了高质量视频和工作效率。

“IT/IP现场视频处理平台”是一种基于新理念和创新体系架构开发的视频处理平台。该平台集成了具有突破性的专利软件，发挥CPU和GPU的运算性能，提高视频处理能力。

因此，“IT/IP现场视频处理平台”满足对现场视频制作所匹配的新技术的需求，并创造更强现场感以及提高视频效率的新技术。

通过采用CPU & GPU和网络接口等通用的IT技术、创新的专利软件技术实现了现场视频处理的高可用性和更低的延迟，其开放式系统架构亦确保了卓越的系统灵活性和可扩展性。

“IT/IP现场视频处理平台”提供多种视频输入和输出，不仅支持SDI等基带信号，还支持SMPTE  ST2110、N DI ® *1和SRT* 2 等IP信号，以实现远程现场视频制作和流媒体传输。

IT/IP现场视频处理平台”使用GPU进行视频处理, 从而允许使用多个分层进行灵活的视频制作，不受ME或键数量的限制, 且“CANVAS”屏幕也不受分辨率或格式的影响。

“IT/IP现场视频处理平台”基于IT的开放式架构平台，通过添加应用软件便可实现功能增强以及与外部设备的控制链接。凭借其系统集成功能，“IT/IP现场视频处理平台”提高了工作效率, 并确保了未来的可扩展性。

随着“IT/IP现场视频处理平台”主机AT-KC1000MC的推出, 这些功能得到了进一步增强， 提高了视频处理和制作合成性能以及流媒体功能。

与现有的基于硬件的系统不同，“IT/IP现场视频处理平台”实现了所有级别的制作灵活性，为现场视频制作开辟了新的天地。

*1 NDI ® 是NewTek公司开发的支持IP视频制作工作流的新协议。NDI ® 是NewTek公司的注册商标。在这种情况下，NDI ® 用于指示高带宽低延迟NDI ® 。

*2 SRT代表安全可靠的传输。

输入/输出     — 多种视频输入和输出 —

兼容多种输入和输出信号

“IT/IP现场视频处理平台”支持基带信号 (12G/3G/HD-SDI、 HDMI、 Display Port)和IP数据包(ST 2110, NDI®*,RTP)的输入和输出。

除了RTP/RTMP/RTSP，还支持SRT* 1 流媒体协议，确保卓越的稳定性和安全性。

搭载“IT/IP现场视频处理平台”主机AT-KC1000MC 8个输入通道或AT-KC100MC 6个输入通道和2个输出通道，每个通道均可设置选定的协议* 2。支持音频输入/输出。NDI ® /SRT支持各16通道，RTMP/RTSP支持各8通道音频。

* NDI®是NewTek开发的支持IP视频制作工作流的新协议。NDI®是NewTek在美国的注册 商标。在这种情况下，NDI®用于指示高带宽NDI®的低延迟。

*1 SRT代表安全可靠的传输。

*2 对于RTSP,仅支持输入。请注意,RTSP输入不适用于一体化摄像机AW-HE130W/ KMC(已停产)和AW-HR140MC。

独立的分辨率设置，支持隔行视频

可以混合并处理拥有不同分辨率的标准视频格式 （如4K/HD）。逐/隔行转换可使用1080/59.94i和1080/50i隔行视频输入/输出。

* “IT/IP现场视频处理平台” 主机AT-KC100MC需安装AT-SF001G 4K选配件。

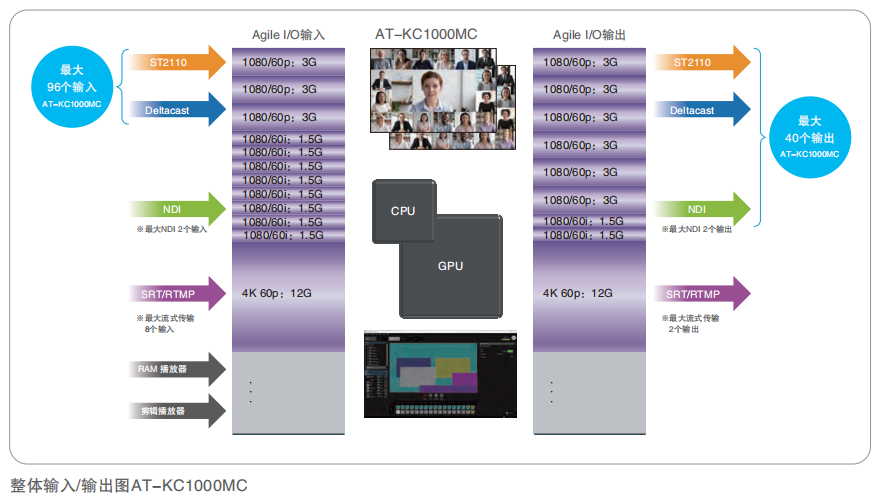

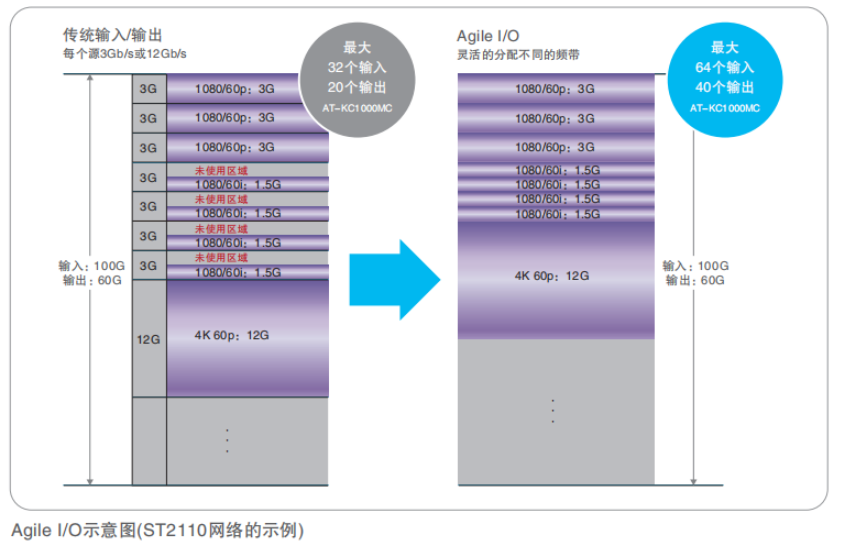

Agile I/O功能扩展输入/输出数量

Agile I/O功能可根据视频源的带宽，灵活的分配GPU  I/O能力，扩展和增强了IT/IP现场视频处理平台的输入/输出功能。

例如，通过ST2110网络，单个主机上可同时连接的1080i和 720p信号输入/输出数量为64个输入*和40个输出*。

这可以使用多个信号源进行现场制作，例如使用大量视频源创建场景。

“IT/IP现场视频处理平台”还消除了对可以连接到系统的输入的限制，从而可以更有效地使用ST2110网络和其他输入(例如Deltacast、NDI ® / SRT等流媒体)。

*“IT/IP 现场视频处理平台”主机AT-KC1000MC为例,最多64个输入/40个输出。

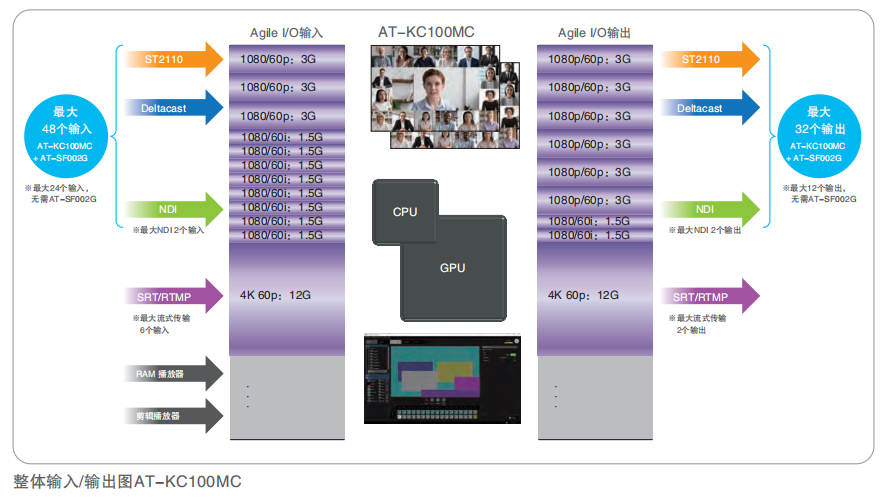

“IT/IP 现场视频处理平台”主机AT-KC100MC使用 I/O 扩展选配件 AT-SF002G 实现多达48个输入/32 个输出。当所有输入/输出源是1080/60i或720/60p视频时,两者都可选择。

■可同时使用的输入/输出数

※认扩展时：使用I/O扩展选件AT-SF002G。4K输入/输出需要4K选件AT-SF001G。

NDI®: AT-KC1000MC和AT-KC100MC的最大输入2CH/ 输出2CH。

RTP/SRT/RTMP/RTSP： AT-KC1000MC最大输入8CH/输出2CH， AT-KC10OMC最大输入6CH/输出2CH。

输入/输出    — 多种视频输入和输出 —

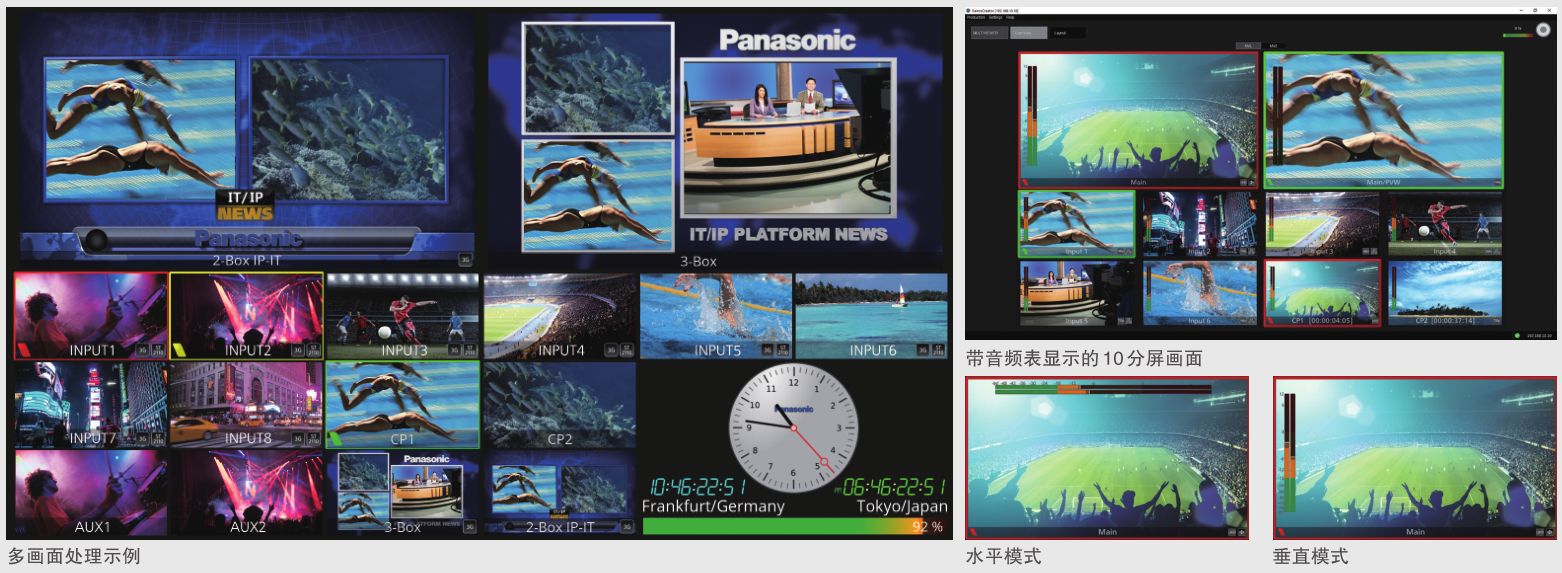

2 个可自定义的多画面处理器配置

除了上述视频输入和输出之外，“IT/IP现场视频处理平台” 还配备了2个多画面监看输出（Display Port），可兼容4K/HD。显示布局可自定义设置并保存为模板，可以在两个屏幕最多可显示36个分屏画面。该多画面处理器还可以管理显示RAM/Clip播放器和场景及AUX输出。还可以显示音频电平表。

PTP同步

“IT/IP现场视频处理平台” 支持PTP（精确时间协议）同步， 这是一种基于IP信号的同步，可全面管理整个ST2110系统。即使使用GbE（千兆以太网）接口连接，也支持PTP同步。

支持音频输入/输出

支持标准ST2110-30（AES67），通过网关接口的SDI嵌入式音频，NDI、SRT/RTMP/RTSP音频输入/输出。

同时，还添加了支持在多画面处理器、Clip播放器音频输出和输出音频路由上显示音频电平表的功能。这使得其适用于基于2110的环境。

GPU处理        — 通过GPU处理实现灵活的视频展示 —

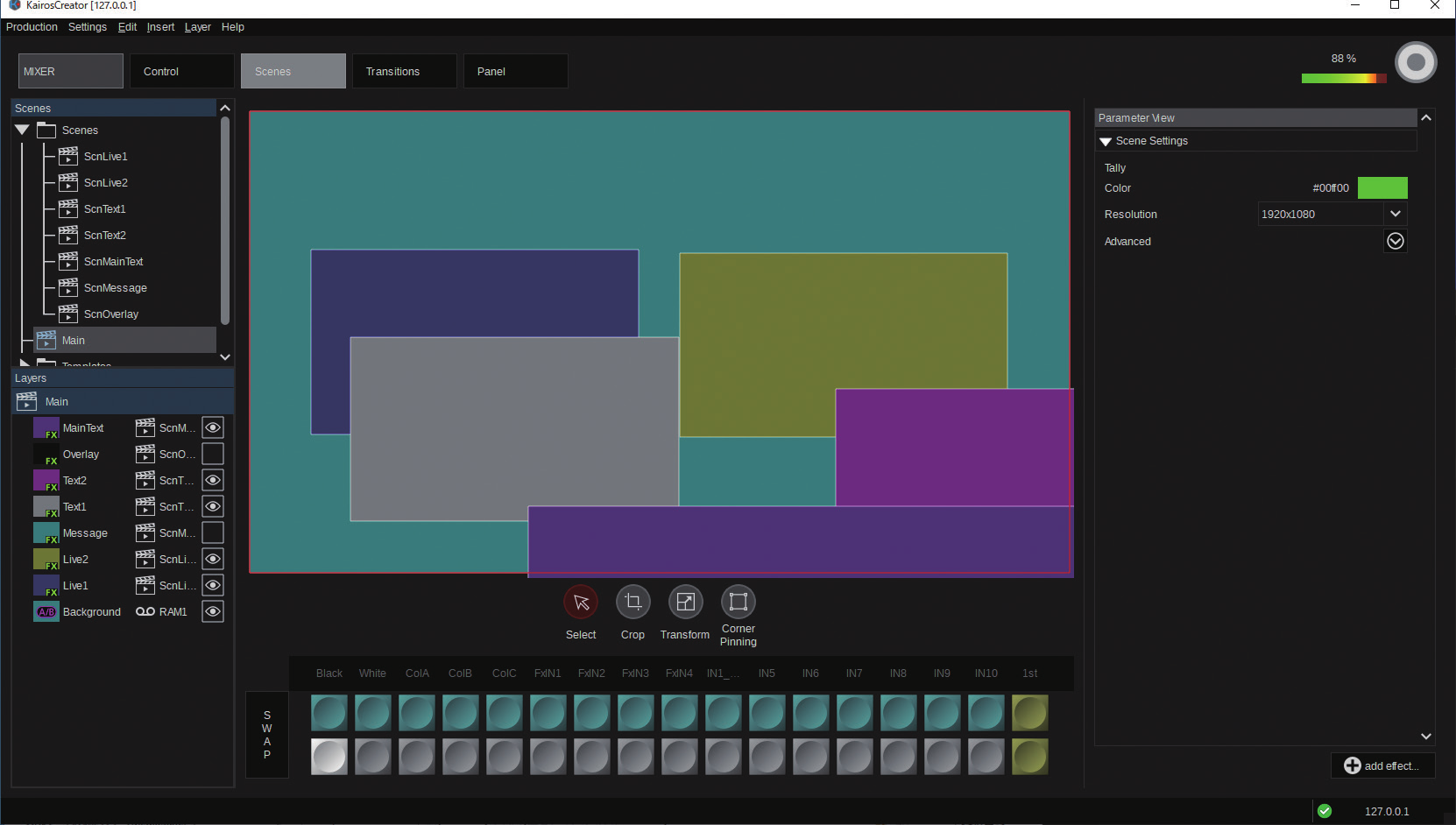

“IT/IP现场视频处理平台”场景菜单可设置每个场景*和层。

* 在“IT/IP现场视频处理平台”中所说的 “场景”是对通用切换台中传统"ME"的延伸表达。“场景"与传统ME一样用于源视频选择、转场和合成层，但用户可为每个“场景"自由定义层数、分辨率、源视频分配等。

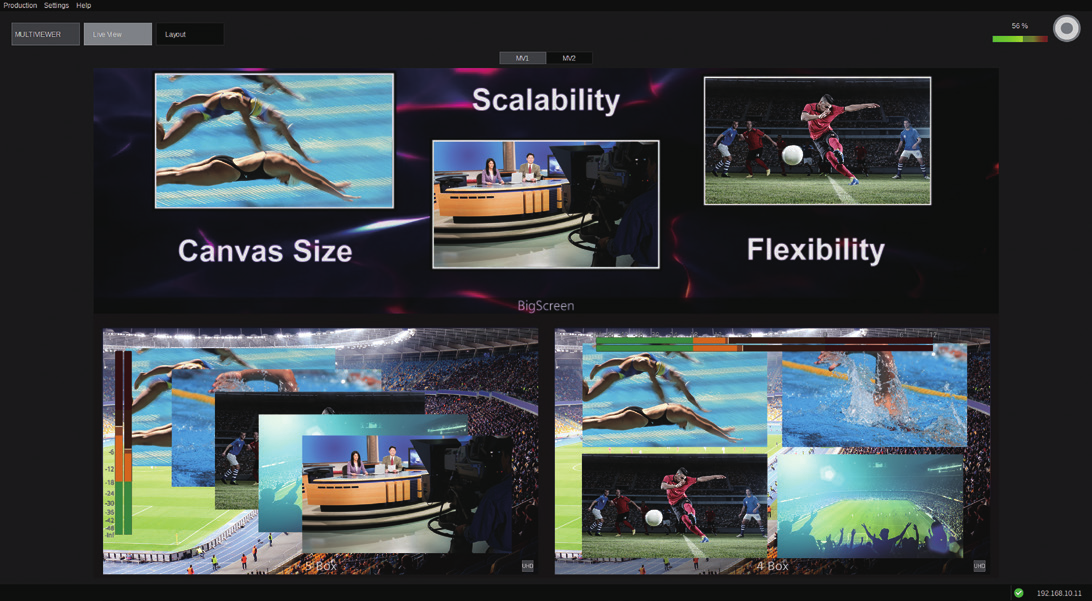

“IT/IP现场视频处理平台”现场画面菜单，可在GUI软件上监看多画面视频 (MV1/MV2)。上图显示了 一个包含32:9 "Canvas"的多画面显示示例。

原始效果                                                                     混合效果

   “IT/IP现场视频处理平台”将延迟缩短至一帧。

不受ME数量限制的分层效果

与传统的基于硬件的切换台不同，“IT/IP现场视频处理平台”不受ME或键数量的限制。类似标准图像编辑应用程序，可在GPU容量允许的情况下添加图层，并允许自定义地设置键和缩放比例。

特别是主机AT-KC1000MC通过增加GPU视频处理能力，显著增加了层数，以实现更复杂和更高级的视频展示。

自定义格式, 高达8K(32M像素)的"Canvas"功能

除了16:9的标准格式之外，Canvas功能还支持特殊格式的视频制作，如背景墙显示用的32:9。支持高达8K(32M像素)的分辨率。通过可自定义的多画面处理器，按原始显示具有独特比例的视频。

*"Canvas"功能是“IT/IP现场视频处理平台”主机AT-KC1000MC的标准功能。对于主机AT-KC100MC，需安装AT-SF003G Canvas选配件，4K输出需安装AT-SF001G 4K选配件。在这两种情况下，有些功能取决于GPU的性能级别。

低至一帧延迟和可变帧延迟

“IT/IP现场视频处理平台”处理可将延迟缩短至一帧。可以完整地呈现体育和音乐会的表演。可以对每个通道进行可变帧延迟(1至20帧/1帧步长)，并且可以调整源之间的帧延迟差。

多媒体功能           —多种软件和文件功能—

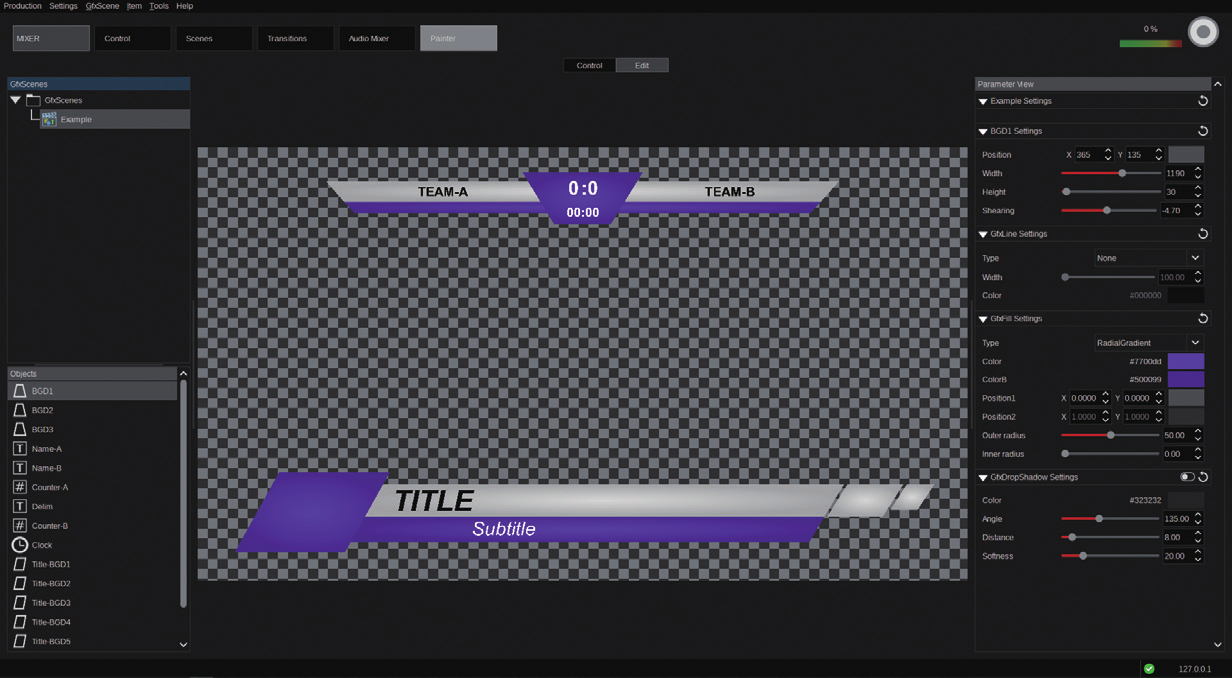

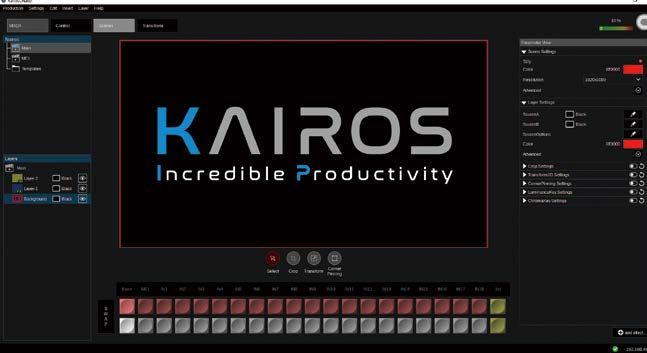

标牌生成器菜单，可以创建简单的标牌。

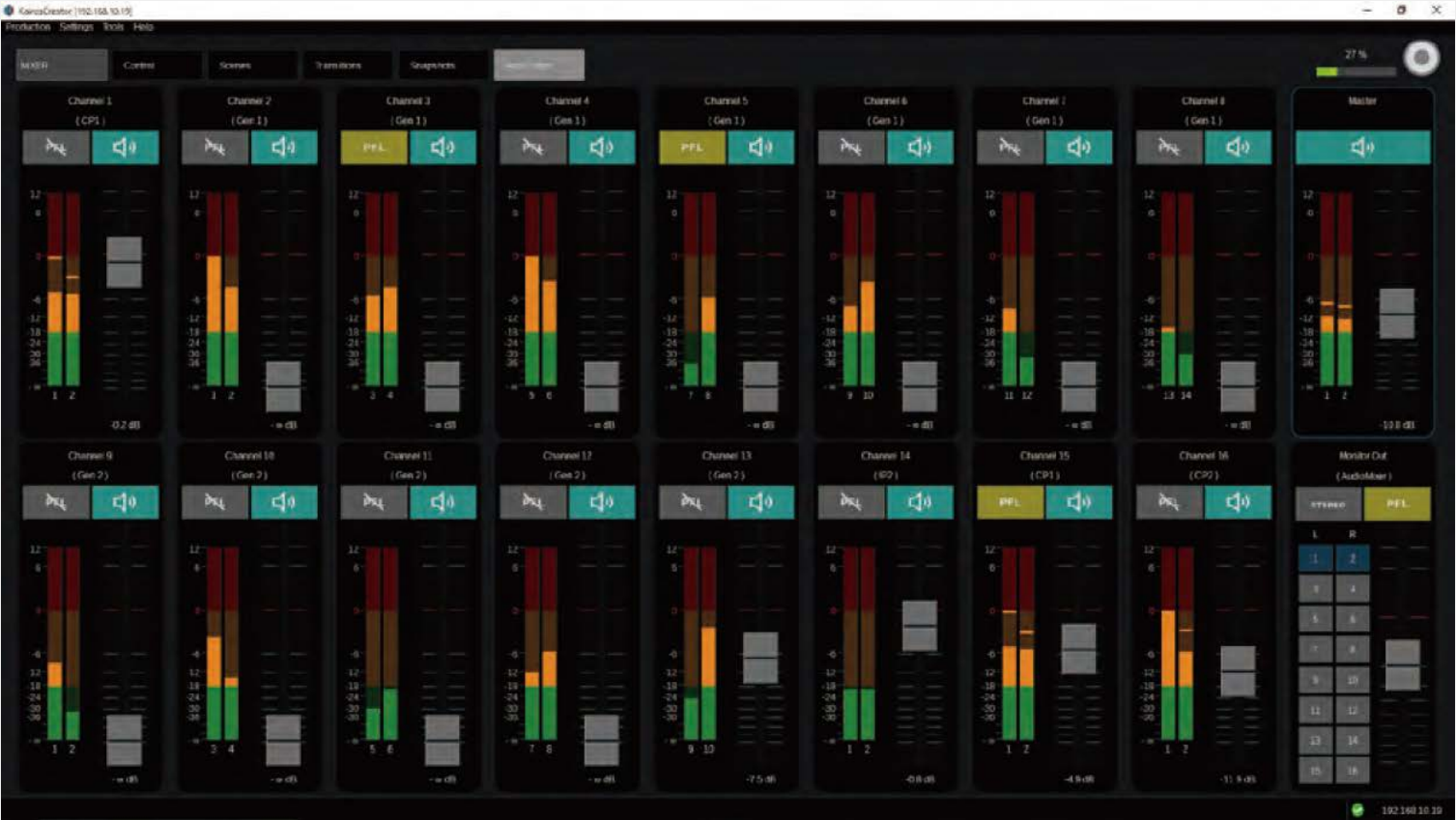

 音频混音器

标牌生成器的多种效果

层不仅可以添加图键，还可以添加多种效果。内置的标牌生成器可以用来创建标牌。

音频混音功能

音频混音器AT-SF005G选配件增加了音频混音功能。支持每个视频源最多16个通道（立体声/单声道）的调节、混音、路由和静音。还配备了一个主电平调节和音调生成器。还支持PFL和音频监视器输出。

视频/静态图片文件保存

通过内置RAM播放器和Clip播放器，可以在加载的视频文件中播放视频片段* 1 。Clip/RAM播放器中添加了播放列表功能。还拥有静态图片存储功能。

• RAM播放器(8通道，非压缩)

可播放非压缩的图像，适合播放相对较短的视频，如背景视频循环播放和动画logo。记录时间取决于“IT/IP现场视频处理平台” 主机AT-KC1000MC和AT-KC100MC的RAM容量，并随着实际图像分辨率和通道数（最多8通道）的增加而增加。剪辑从外部导入并保存到内部SSD硬盘上。

• Clip播放器(2通道，压缩)

可播放带有音频的视频* 1的压缩片段。适合播放相对较长的视频片段，如商业影片。剪辑片段从外部设备导入并保 存在内置SSD上。支 持AVC-Intra、H.264和AvidDNxHD视频文件格式。此外，还支持Apple  ProRes* 2。

• 音频播放器（4通道）

可以播放音频文件。文件格式有WAV、MP3、Ogg、支持FLAC和AIFF。上传WAV以外的文件转换为WAV(48kHz /24bit)。

*1 “IT/IP 现场视频处理平台” 主机AT-KC100MC在4K播放期间需安装AT-SF001G 4K选配件。

*2 不支持播放以隔行格式创建的视频片段。

* 压缩视频片段的播放取决于所创建的环境、分辨率以及“IT/IP 现场视频处理平台” 的CPU性能。操作前，请检查播放操作。

视频和静态图片的文件存储容量

* 压缩视频记录条件: HD: 440Mb/s, 1080/59.94p, 4:2:2/10bit， 4K: 1.63Gb/s, 2160/59.94p, 4:2:2/12bit

可操作性        —基于软件的可操作性和可扩展性 —

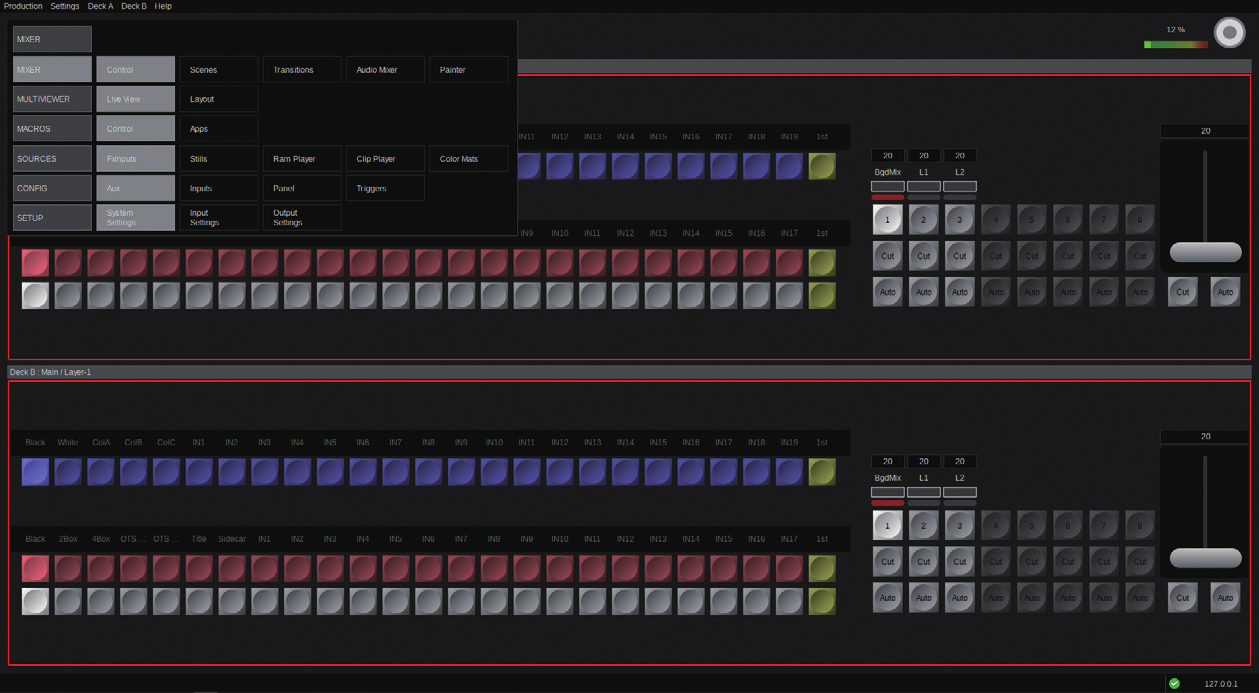

控制菜单

GUI软件上可进行现场操作。

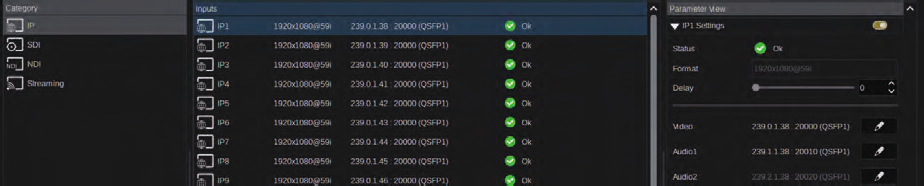

输入设置菜单

允许选择输入类型（ST2110/SDI/NDI®）和其他设置。

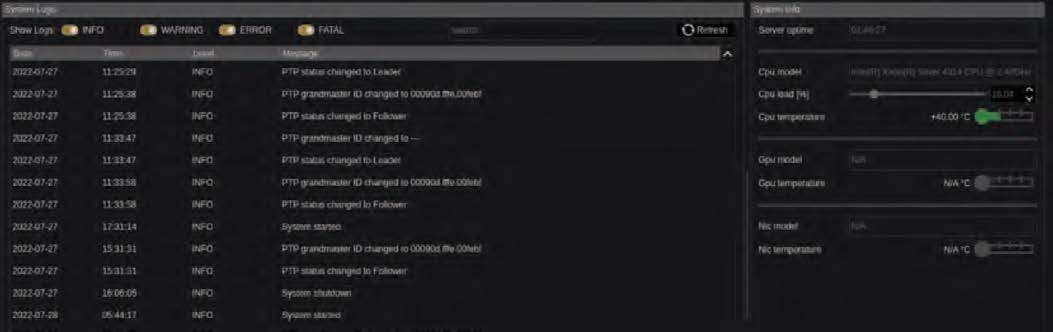

系统日志菜单

检查设备状态和操作日志。

需要“IT/IP 现场视频处理平台”1.3.2 或更高版本。

具有直观GUI的操作界面软件

“IT/IP现场视频处理平台”操作界面软件(适用于Windows10和MacOS Catalina, Big Sur)具有易于使用的直观GUI，可进行各种设置和操作。该软件还具有交叉点操控界面，从而节省了硬件面板所需的操作空间。

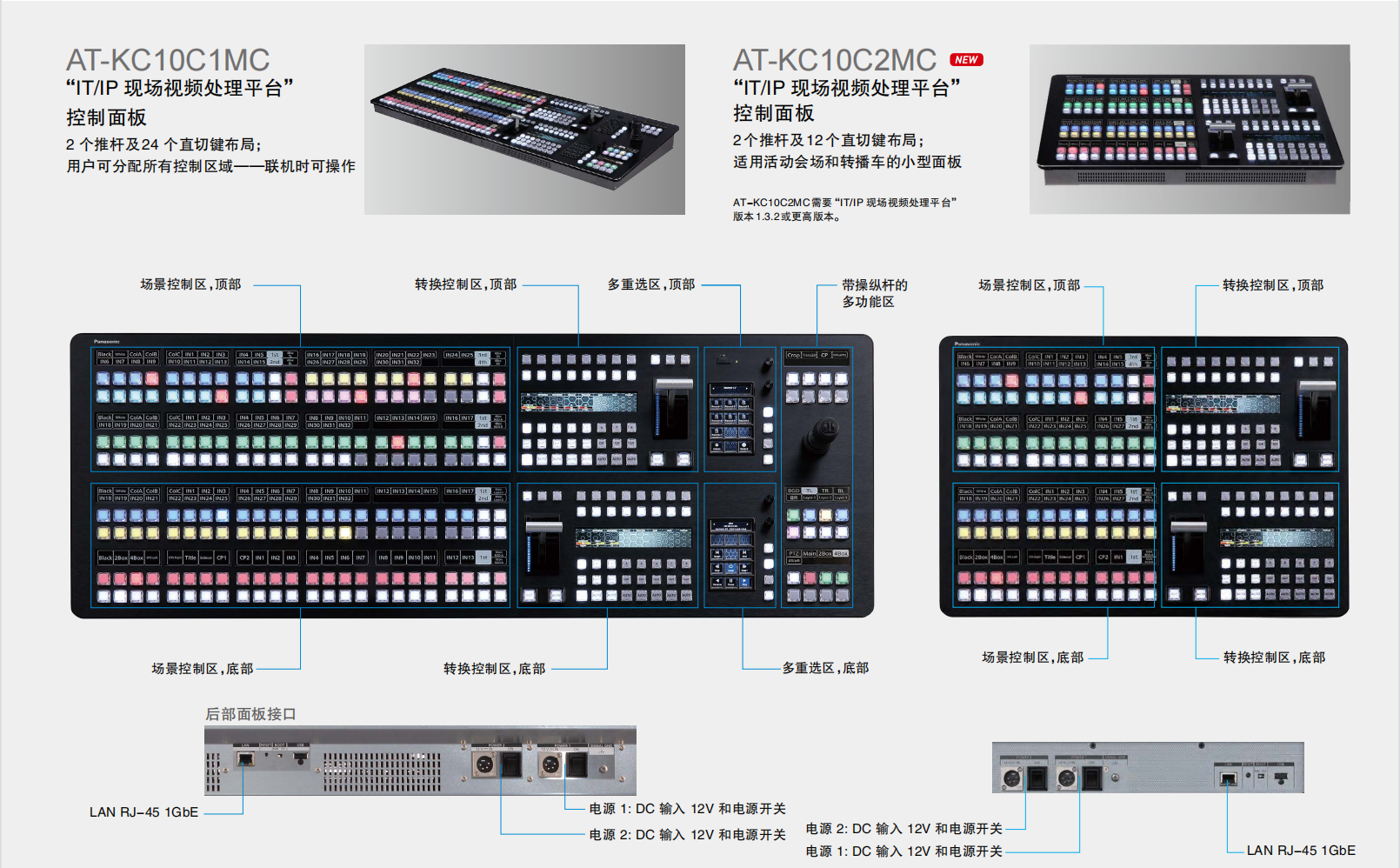

用户可自定义功能的控制面板

“IT/IP现场视频处理平台”控制面板允许自由分配功能，每个按键均分配了指示灯功能。通过4排交叉点布局和和2个推杆支持多场景操作。另外，单系统可同时使用多个控制面板。有2种型号的布局，24个XPT布局的标准型(AT-KC10C1MC)，12个XPT布局的紧凑型(AT-KC10C2MC)。

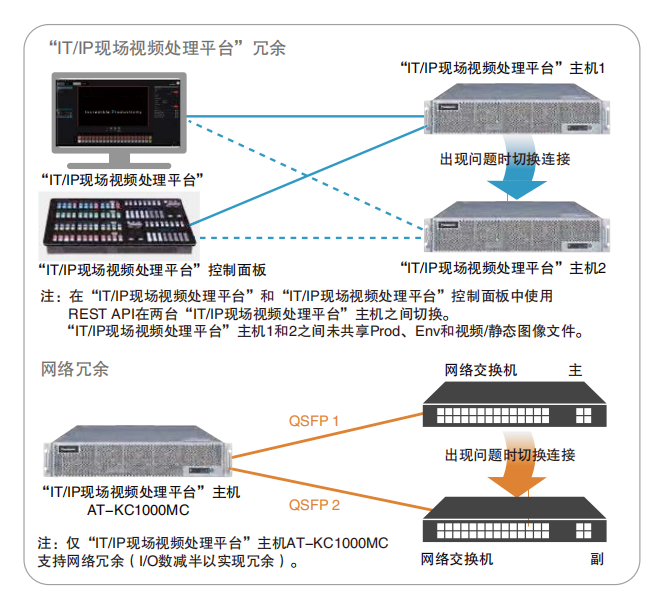

冗余功能

“IT/IP现场视频处理平台”提供三种冗余功能以进一步提高安全性：用于“IT/IP现场视频处理平台”主机冗余*，用于网络的ST-2022-7冗余*(仅限“IT/IP现场视频处理平台”主机AT-KC1000MC)  ,  以及冗余电源。

*需要“IT/IP现场视频处理平台”1.3.2或更高版本。

系统日志功能

系统日志记录设备状态和操作日志，为排查故障提供参考依据。

*需要“IT/IP现场视频处理平台”1.3.2或更高版本。

软件激活功能的可扩展性和联动性

“IT/IP现场视频处理平台”是一个基于IT的开放式结构平台，通过附加软件即可实现功能扩展和外部设备的链接，从而实现高度的灵活性和可扩展性。通过使用各种功能选项，该平台提供一个高效的系统设计。外部协议支持的持续更新以及“IT/IP现场视频处理平台”的灵活性允许在未来进行系统扩展和集成。

“IT/IP现场视频处理平台”1.3.2版或更高版本(可选 AT-SFE01G软件密钥)支持RossTalk协议，用于控制Ross XPression实时运动图像。

*Ross和XPression是Ross Video的注册商标。

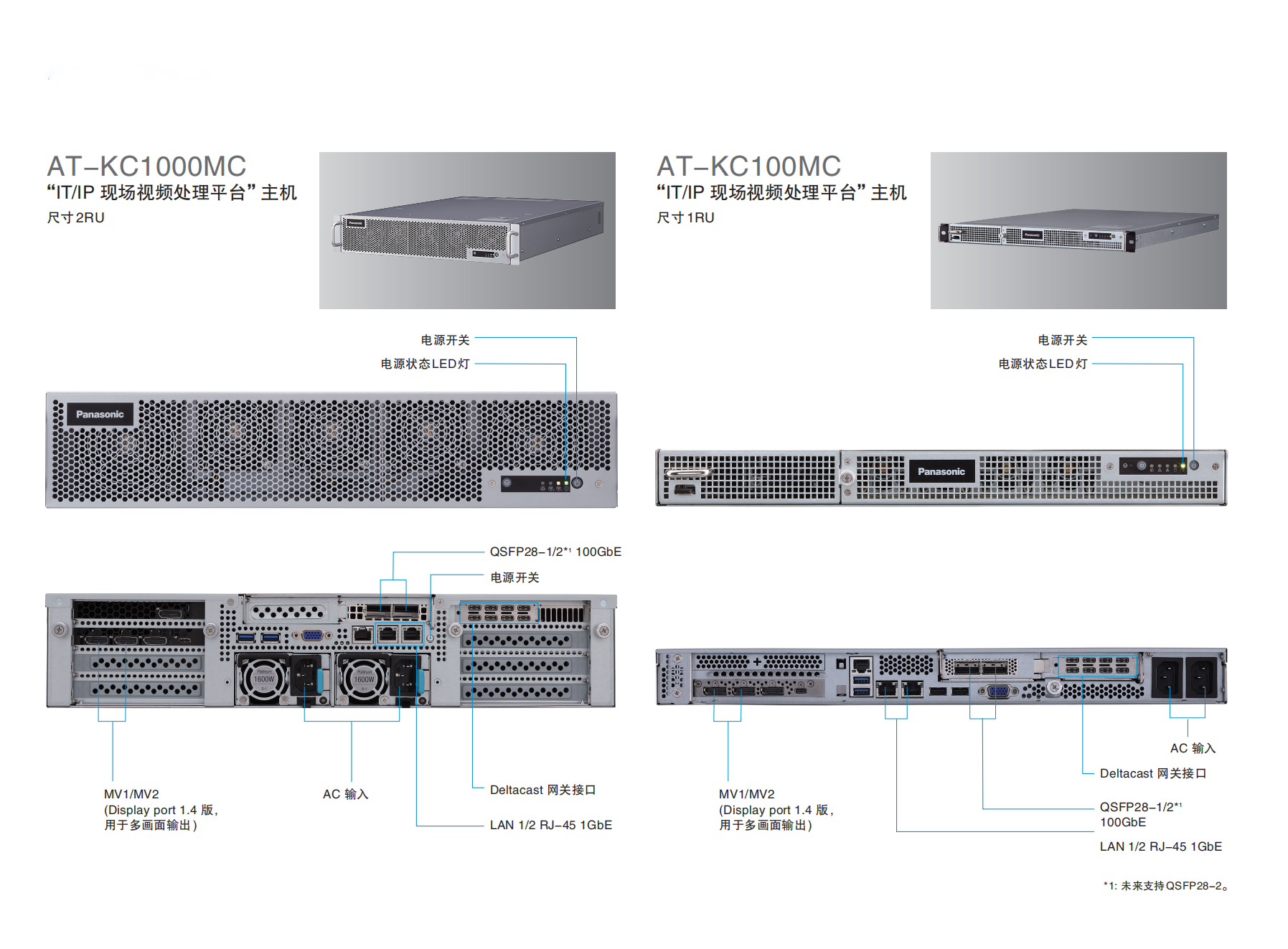

硬件       — 设备配置 —
