AW-UE155W/KMC一体化摄像机

产品详情

功能特性

AW-UE155WMC【白色机型】

AW-UE155KMC【黑色机型】

一体化4K摄像机

支持 12G-SDI 60p/50p*1的一体化 4K 摄像机

4K 60p/50p*1支持输出卓越的图像品质

75.1° 广角拍摄

20x 光学变焦

*1：实际输出格式为： UHD (3840 x 2160) 59.94p/50p。

◎ AW-UE155MC 4K 60p/50p*1输出 , 高倍率变焦、广角拍摄使视频制作更加灵活

新一代一体化摄像机可满足需求高画质视频制作的多种场合，如：会议室、报告厅、体育场馆及其他场所。4K 60p/50p*1流畅的高画质，高质量 / 高倍率变焦、广角拍摄使一体化摄像机可应用于更多的拍摄场所。摄像机配备多种接口，支持同时4K/HD传输，无论在当前还是在未来的制作系统中，都可提供支持。

*不包括电源。需要AC适配器或PoE++HUB。

• 拍摄4K 60p/50p *1 高画质

3840x2160 4K输出及59.94p/50p*1拍摄，即使是拍摄体育直播节目或者其他高速移动场景，都可拍摄出流畅的超高画质视频。

• 1.0英寸MOS传感器

搭载1.0英寸大型MOS传感器，可抑制噪点实现高灵敏度，宽动态范围的全新传感器。该传感器的光线捕捉面积大约比1/2.3英寸传感器大4倍，可确保宽动态范围。

• 20倍光学变焦/75.1°水平广角拍摄

通过“i zoom”，20倍光学变焦可进一步扩展，拍摄远距离物体图像保持高分辨率的同时在HD模式下支持超高分辨率32倍变焦，在4K模式下支持24倍变焦。另外，由于可以以75.1°的水平视角进行广角拍摄，即使拍摄空间有限，也可以广泛拍摄整个区域。

• 支持高动态范围 (HLG)*4

摄像机支持HDR (高动态范围 )，避免出现曝光过度和曝光不足，实现肉眼清晰可见的画质。符合BT.2020标准。

• 配备光学图像稳定器 (OIS)

在检测到由音响设备或开关门及其他安装设备引起的安装面振动时，自动校正功能确保拍摄稳定。

• 支持夜间模式

搭载夜间模式进行红外拍摄。在周围光线不充足的环境下使用红外线可在难度较大的情况下进行拍摄，例如抓拍野生动物时（输出黑白视频）。

• 全方位（水平/垂直）移动

摄像机可自最小0.08°/s至高速模式下最大180°/s的速度水平/垂直全方位移动。这大约是现有产品*5速度的3倍，以便快速捕捉目标。另外，在普通模式下操作时可保证NC35或更低的噪音水平，适合安静的拍摄环境*6。

• 裁切功能

以4K分辨率拍摄的图像可完整输出，还可对这些图像的某些部分进行同时裁切。最多可从3个区域确定最终的裁切位置，可通过一体化摄像机遥控面板AW-RP150MC、Web浏览器或其他操作界面进行控制，简便快捷。

• 支持多种接口

支持多种输出：12G-SDI，3G-SDI，HDMI，IP和光纤输出。新增4K/HD同时输出，并且可以根据操作选择输出方法。摄像机可将4K视频直接转换为高清视频。

*1: 实际输出格式为：UHD (3840 x 2160) 59.94p/50p。

*2: 本机输出。

*3: 表示 “1080/23.98p over 59.94i ”。

*4: 显示的色彩空间不完全符合BT.2020标准。根据BT.2020色域调整色彩平衡。

*5: 与我们目前的产品AW-HE130W/KMC相比较。

*6: 高速模式下的静音程度、平稳精度等可能与普通模式不同。

*7: 以太网供电++的缩写。符合IEEE802.3bt标准。

• 自适应矩阵可防止蓝色LED造成的色彩过载*

配备自适应矩阵功能，可自动控制矩阵计算系数。在拍摄有强蓝色LED灯的现场活动舞台时，该功能有助于防止色彩过载现象。

*使用可能需安装更新软件版本。

• 友好的WEB用户界面设计

使用连接IP网络的计算机上的web浏览器可进行摄像机IP图像输出、设置和控制。除了PC和Mac，iPad、iPhone*、 Android等移动设备也可用于操作，友好易用的界面便于对摄像机进行顺畅的远程控制。
*使用可能需安装更新软件版本。

• AW-RP150MC连接大型制作系统

一体化摄像机遥控面板AW-RP150MC通过HUB (交换机) 进行IP连接，最多可控制200台AW-UE155W/KMC摄像机。另外，单台AW-UE155W/KMC最多可由5台AW-RP150MC进行控制。

• 通过RTMP/RTMPS直播*

支持RTMP/RTMPS*，可将视频直接上传至流媒体直播平台。这意味着可通过摄像机进行直播。

*RTMP：实时消息传输协议。RTMPS：安全实时消息传输协议。

• 兼容NDI®｜HX，实现卓越的视频流质量

购买许可证后，可对AW-UE155W/KMC摄像机进行升级，升级后可与 NDI®｜HX兼容。高效的NDI® | HX 兼容性可对高质量的视频进行实时编码和传输，还可将输入信号直接发送至切换台(AV-UHS500MC)，无需IP解码器。

* 在 NDI® | HX模式下不支持4K图像输出。

* 欲了解更多详情，请与松下经销商联系。

• NDI®是由NewTek公司开发的支持IP视频制作工作流的新协议。NDI®是NewTek公司的注册商标。 NDI® | HX代表低带宽高效率NDI® | HX。

• 配备JPEG图像保存功能*

最多可拍摄100张静态图像，并将其作为JPEG文件保存到内置摄像机存储器中。

*使用可能需安装更新软件版本。

• 支持Free-D*1用于构建AR / VR*2系统*3

支持Free-D命令协议，实现了与AR/VR系统连接。这使得摄像机追踪信息 (水平旋转/俯仰/变焦/聚焦/光圈) 与同步信号一起输出，以轻松构建无需另购编码器的AR/VR系统。

*1：为AR/VR系统中广泛使用的一种摄像机追踪信息传输协议。AW-UE155W/KMC可输出AR/VR系统等用途所需的摄像机水平旋转、俯仰、变焦和聚焦信息。

*2：AR：增强现实，VR：虚拟现实。

*3：使用可能需安装更新软件版本。

• 支持V-Log*

兼容高端电影摄影机VariCam配备的V-Log。宽动态范围和色域提供适合色彩分级的图像。使用配备V-Log的摄像机和演播室摄像机可实现具有一致图像创建的视频制作。此外，每个输出接口都可以独立选择V-Log和V-709两种设置，从而可以同时输出4K V-Log视频进行调色和全高清V-709视频进行现场监视。

*使用可能需安装更新软件版本。

• 支持SRT*1通过公网*2稳定传输视频

支持下一代视频传输协议SRT，安全性强，适用于不稳定的网络环境。

安全

通过在传输前对视频数据进行加密，确保了强大的安全性。

可靠

数据包丢失恢复功能在传输过程中自动检测并重新传输丢失的数据包，确保流畅、稳定的视频传输。

传输

灵活、适应性强的缓冲区管理系统，即使在比特率不稳定的网络环境中也可实现稳定的视频传输。支持在公网

中进行远程视频传输。

*1：SRT：安全可靠的传输。

*2：使用可能需安装更新软件版本。

• 支持一体化摄像机的PC软件

适用于讲座拍摄的自动追踪功能

自动追踪软件密钥

单机版和网络应用程序版

AW-SF100G*1

服务器版

AW-SF200G*1

2 个附加许可证 AW-SF200G

AW-SF202G*1

3个附加许可证 AW-SF200G

AW-SF203G*1

• “运动检测”和人脸识别技术系统利用摄像机输出的视频流实现自动追踪,不管拍摄对象面朝哪里。不需要安装传感器和其他设备。

• IP软件的使用能够支持在教室里对摄像机进行远程设置和操作。

• AW-SF100G可在单机或网络应用程序版上控制单台一体化摄像机。AW-SF200G可在服务器上运行。

• 网络应用程序版可通过平板电脑、智能手机、台式电脑等对摄像机进行控制。

• AW-SF200G可同时自动追踪并集中控制多台摄像机*2。

AW-SF100G/SF200G主界面

*1: 使用可能需安装更新软件版本。

*2: 每台服务器最多可同时控制4台摄像机。

* 根据拍摄环境的不同，系统可能无法准确地检测或追踪目标。操作人员可随时调整检测和自动追踪过程中出现的错误，请在操作者可进行校正的环境下使用该软件。* 自动追踪软件可免费试用90天。在购买 “自动追踪软件激活密钥” 之前，请仔细阅读本软件的注意事项并确保能在操作环境中正常运行。更多详情，请参阅Panasonic网站<https://pro-av.panasonic.net/>上的 “软件下载”。

• 人脸识别功能基于Panasonic Connect 公司开发的人脸识别软件。

GUI 屏幕，只需单击一个图标即可切换多台一体化摄像机的素材

可视化预置位控制插件

AW-SF300G

• 可以为每个拍摄位置设置GUI界面，并且可以管理已注册主体位置的预设组。

• 只需按一下GUI界面上的Preset Group图标，即可将组中注册的所有摄像机指向拍摄对象。

• 摄像机位置在GUI界面上以图标形式显示。当前选中的Preset Group中的摄像机图标高亮显示，使用者可以一目了然地看到正在拍摄的摄像机。

• 使用PC鼠标和GUI界面进行操作，为不熟悉视频设备操作的使用者提供了易用性。

AW-SF300G主页面

* EasyIP Setup Tool Plus 包括在本产品中，无需单独安装。

* 使用本产品前必须先下载 PTZ Control Center。

通过电脑控制多台一体化摄像机

PTZ 控制中心

• 多台摄像机集中管理时可查看视频。

• 通过图形用户界面可进行画质调整、水平 / 垂直移动、变焦等摄像机控制。支持触摸屏操作。

• 点击缩略图上的预设按键，可轻松召回预设情况。

• 水平 / 垂直移动、变焦等操作也可使用其他公司生产的游戏控制器进行控制。

可将网络一体化摄像机转换为超级Web摄像机软件

一体化虚拟USB驱动程序

• 网络上的一体化摄像机可作为USB摄像机用于简单的高画质网络会议。

• 通过图形用户界面可进行画质调整、水平/垂直移动、变焦等摄像机控制。支持触摸屏操作。

• 最多可注册5台摄像机。

• 可自动检测到所连接的摄像机并进行网络设置。

• 与视频录制和分发服务Panopto链接后，可以通过Panopto GUI进行摄像机操作。

* 有关Panopto的更多信息，请参阅Panopto网站<https://www.panopto.com >。

支持一体化摄像机的高效设置和操作的免费软件

EasyIP Setup Tool Plu

• 检测连接到PC的松下一体化摄像机，可以集中显示和管理IP地址、版本等摄像机信息。

• 可以从GUI界面修改一体化摄像机的网络设置信息。

• 一体化摄像机可以从浏览器GUI中选择和控制。

• 使用PC鼠标和GUI屏幕进行操作，为不熟悉视频设备操作的使用者提供了易用性。

• 自动IP：可以选择多台一体化摄像机并分配连续的IP地址。

• 固件更新：可通过该工具自动执行一体化摄像机固件更新 *1。

*1：PC必须连接到互联网。

* 本产品包括在AW-SF300可视化预置位控制插件和一体化控制中心中，无需单独安装。

连接的摄像机信息在主界面上一目了然

应用1: 4K 演播室

演播室拍摄流畅、高画质的 4K 60p/50p*1图像

AW-UE155W/KMC支持4K 60p/50p*1输出，可在要求高画质的演播室操作中进行高质量的远程拍摄。配备一个大型的tally指示灯，即使在远距离也能轻松识别这些直播摄像机。

应用2: 现场直播

支持RTMP/RTMPS和NDI®|HX*2优化媒体工作流

单台摄像机拍摄的视频可通过RTMP/RTMPS自AW-UE155W/KMC直接上传至流媒体直播服务器。对于多台摄像机设置，可使用NDI®|HX*2接入现场制作切换台AV-UHS500MC。通过AVUHS500MC控制多台AW-UE155W/KMC，确保现场直播顺畅。

应用3: 大厅

高倍率变焦及广角拍摄确保在大型场馆内清晰地捕捉目标

1.0英寸大型MOS传感器可以在大厅等光线较暗的场所进行低噪音、高灵敏度拍摄。另外，20倍光学变焦确保在大型场馆内清晰地捕捉拍摄目标（即使远距离目标）。75.1°水平广角拍摄大大增加了拍摄灵活性，同时还能捕捉整个场景。

应用4: XR现场活动

使用FreeD*4 的紧凑型XR*3 系统可以更自由地创作视频表演

AW-UE155W/KMC支持FreeD*4，该协议用于将水平、俯仰和镜头位置等信息直接从摄像机发送至3D渲染引擎。通过连接3D渲染引擎，可以实时合成来自摄像机的视频和3D图形。这样就可以使用紧凑的系统创建实时XR*3视频。

应用5: 体育节目

通过连接8K ROI摄像机，实现流畅的多角度拍摄

AW-UE155W/KMC拍摄的图像可以与从8K ROI 摄像机的8K图像裁切的多达四张高清图像链接。可同时控制多台摄像机图像，提高多摄像机/多角度录制或广播的操作效率。

应用6: 电竞比赛

紧凑型一体化摄像机，用于捕捉精彩瞬间

一体化摄像机能够拍摄身临其境的场景，同时让玩家和观众处于比赛的核心。当与“IT/IP现场视频处理平台”结合使用时，可同时输入多达32个高清视频和无角度多屏幕输出，这扩展创作了一系列视频内容。

详细规格

AW-UE155W/KMC

常规
电源			12 V DC (10.8 V 至 13.2 V)
PoE++			IEEE802.3bt 标准 : DC 42 V 至 57 V
功耗			4.0 A (XLR 接口输入 ), 1.2 A (PoE++ 供电 )
工作温度			0 °C 至 40 °C
工作湿度			20 % 至 90 % ( 无结露 )
存储温度			–20 °C 至 50 °C
重量			大约 4.2 kg( 不包括安装支架 )
尺寸(W x H x D)			213 mm x 267 mm x 219 mm ( 不包括凸出部分、直接吊装支架 )
外观			AW-UE155WMC: 珍珠白 AW-UE155KMC: 金属黑
支持的控制器			AW-RP150MC, AW-RP60MC, AK-HRP1010MC, AK-HRP1015MC, AK-HRP250MC
摄像机
图像传感器			1 型 4K MOS×1
有效像素			约 20.2 百万
镜头			电动光学 20 倍变焦 F2.8 至 F4.5 [f=8.8mm 至 176.0mm; 35mm 相当于 : 24.5mm 至 490.0mm]
变焦			• 光学变焦 : 20 倍 • i.Zoom: UHD 24 倍 , FHD 32 倍 • 数字变焦 : 10 倍
转换镜片			不支持
视角范围			水平视角 : 75.1° ( 广焦端 ) 至 4.0° ( 远端 ) 垂直视角 : 46.7° ( 广角端 ) 至 2.3° ( 远端 ) 对角线视角 : 82.8° ( 广角端 ) 至 4.6° ( 远端 )
光学滤波器			Through, 1/4, 1/16, 1/64, IR through (IR through用作夜间模式)
聚焦			在自动和手动之间切换
焦距			整个变焦范围 : 1000 mm 广角端 : 100 mm
分色光学系统			1MOS
标准灵敏度			F9, 2000 lx ( 选择普通模式时 )
最低照度			2 lx (F2.8, 59.94p, 50IRE, 42 dB, 无蓄积 )
信噪比			60 dB 或更高
水平分辨率			2000 TV线或以上 (中心区域)
增益选择			自动 , -3dB 至 36dB*1 配备超级增益功能 : 37dB 至 42dB
帧混合*2			0 dB, 6 dB, 12 dB, 18 dB, 24 dB
电子快门速度	59.94p/59.94i		1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000
	29.97p		1/30, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000
	23.98p/24p		1/24, 1/48, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000
	50p/50i		1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000
	25p		1/25, 1/50, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000
同步扫描	59.94p/59.94i		60.00 Hz 至 7200 Hz
	29.97p		30.00 Hz 至 7200 Hz
	23.98p/24p		24.00 Hz 至 7200 Hz
	50p/50i		50.00 Hz 至 7200 Hz
	25p		25.00 Hz 至 7200 Hz
伽玛			HD / FILMLIKE1 / FILMLIKE2 / FILMLIKE3/ FILM REC / VIDEO REC / HLG
白平衡			自动追踪白平衡 : 3200K, 5600K 自动追踪白平衡速度 : 正常 / 慢 / 快自动白平衡 : AWB-A / AWB-B VAR ( 可在 2000K 和 15000K 之间指定数值 )
色度变化量			关 , –99 % 至 99 %
场景文件			Scene1, Scene2, Scene3, Scene4
输出格式		4K	2160/59.94p, 2160/50p, 2160/29.97p3, 2160/25p3 , 2160/24p3, 2160/23.98p3
		HD	1080/59.94p, 1080/50p, 1080/29.97p3, 1080/29.97PsF, 1080/25p3, 1080/25PsF, 1080/23.98p4, 1080/24p3 , 1080/23.98p*3, 1080/23.98PsF, 1080/59.94i, 1080/50i, 720/59.94p, 720/50p
同步系统
内部 / 外部同步 (BBS / 三电平同步 )
输入
输入接口			DC 12 V 输入 , G/L 输入 (BNC) • BBS( 黑场同步 ), 支持三电平同步
输出
视频输出		HDMI	HDMI 2.0 标准 4:2:2/10 位 • 不支持 HDCP • 不支持 Viera Link
		12G-SDI 输出	SMPTE2802-1 / SMPTE424M / SMPTE292M 标准 • 支持 A 级 /B 级
		3G-SDI 输出	SMPTE424M / SMPTE292M / 75 Ω (BNC x 1) • 支持 A 级 /B 级
		MONI 输出	SMPTE292 / 75 Ω (BNC x 1)
		光纤	SFP+ 标准 • 发送的信号与 12G-SDI 输出相同 • 不支持光信号输入
输入 / 输出
输入 / 输出接口		LAN	用于 IP 控制的 LAN 连接器 (RJ-45)
		RS-422	CONTROL 输入 RS-422A (RJ-45)
		麦克风 / 线路输入	ø 3.5 mm 立体声迷你插孔输入阻抗：高阻抗 • 麦克风输入支持的麦克风 : 立体声麦克风 ( 插入式电源，菜单开 / 关 ) 电源电压 : 2.5 V ± 0.5 V 麦克风输入灵敏度 : 大约 –40 dBV ± 3 dBV (0 dB=1 V/Pa, 1 kHz) • 线路输入输入电平 : 大约 –10 dBV ±3 dBV
云台单元
摄像机/云台单元控制			IP 连接电缆 • LAN 电缆 * 5 * 6 :( CAT-5e 或更高，直通电缆 / 交叉电缆 )最长 100 m
			AW 协议连接电缆 LAN 电缆 * 5( CAT- 5e 或更高，直通电缆)最长 1000 m
安装方式			单机 ( 桌面安装 ) 或悬挂 ( 吊装 )* 7
水平 / 俯仰旋转速度			最低速度 0.08°/s 最高速度 60°/s 或更高 * 8 • 在高速模式下，最高速度为 180°/s
水平旋转范围			±175°
俯仰旋转范围			–30° 至 210°*9
静音			NC35 或更低
支持的操作系统和 WEB 浏览器 *10
支持的操作系统和 web浏览器		Windows	Microsoft® Windows ® 10 Microsoft Edge Google Chrome
		Mac	Mac OS 10.13, Mac OS 10.12, Mac OS 10.11,Safari 11, Google Chrome
		iPhone/ iPad	iOS 11.4.1 Google Chrome
IP 流
图像流模式			JPEG (MJPEG), H.264, H.265
图像分辨率			3840×2160, 1920×1080, 1280×720,640×360, 320×180
图像传输设置 (JPEG)			帧率：最大 30 帧 / 秒图像质量 ( 良好 / 正常 )
图像传输设置 (H.264)			图像质量( 运动优先级 / 图像质量优先级 ) UHD 60 fps / 50 fps 传输类型 : 单播端口 ( 自动 ) 单播端口 ( 手动 ) 多播端口传输优先级恒定比特率帧率最佳效果帧率 [60Hz] 5fps/15fps/30fps/60fps(UHD: 30fps, 60fps) [50Hz] 5fps/12.5fps/25fps/50fps(UHD: 25fps, 50fps) 最大比特率 HD :512kbps/768kbps/1024kbps/1536kbps/2048kbps/ 3072kbps/4096kbps/6144kbps/8192kbps/10240kbps/ 12288kbps/14336kbps/16384kbps/20480kbps/24576kbps/ 3 32768kbps/40960kbps/51200kbps/76800kbps UHD :12800kbps/25600kbps/51700kbps/76800kbps
图像传输设置 (H.265)			图像传输类型 : 单播端口 ( 自动 ) 单播端口 ( 手动 ) 多播端口帧率 [60Hz] 30fps [50Hz] 25fps 最大比特率 1024kbps/1536kbps/2048kbps/3072kbps/4096kbps/ 6144kbps/8192kbps/10240kbps/12288kbps/14336kbps/ 16384kbps/20480kbps/24576kbps
音频压缩类型			AAC-LC, 48 kHz / 16 bit / 2ch
支持的协议			IPv6 : TCP / IP, UDP / IP, HTTP, HTTPS, DNS, NTP, DHCPv6, RTP, MLD,ICMP, ARP, RTMP, RTMPS, SRT, MPEG2-TS over, UDP, SNMP IPv4 : TCP / IP, UDP / IP, HTTP, HTTPS, RTSP, RTP / RTCP, DHCP, DNS, DDNS, NTP, UPnP, IGMP, ICMP, ARP, RTMP, RTMPS, SRT, MPEG2-TS over, UDP, SNMP
其他功能
支持 NDII®*11			NDI® \| HX
Tally LED 显示颜色			红色 / 绿色

*1: 可设置1 dB 步进。

*2:若格式为 2160/29.97p, 2160/23.98p, 2160/24p, 2160/25p, 1080/29.97p, 1080/23.98p(59.94i),1080/29.97PsF, 1080/23.98PsF, 1080/25p, 1080/25PsF，无法进行配置。

*3: 本地输出。

*4: 表示 “1080/23.98p over 59.94i”。

*5: 推荐使用STP (屏蔽双绞线)。

*6: 传输4K图像时使用CAT6类或更高级别的网线。

*7: 为确保安全，必须使用配备的安装支架来固定设备。

*8: 高速模式下的静音程度、平稳精度等可能与普通模式不同。

*9: 根据水平或垂直旋转位置的不同，摄像机机身可能会反射到图像中。

*10: 支持的操作系统和浏览器截至2022 年 4 月。

*11: 欲了解更多详情，请与当地的松下经销商联系。

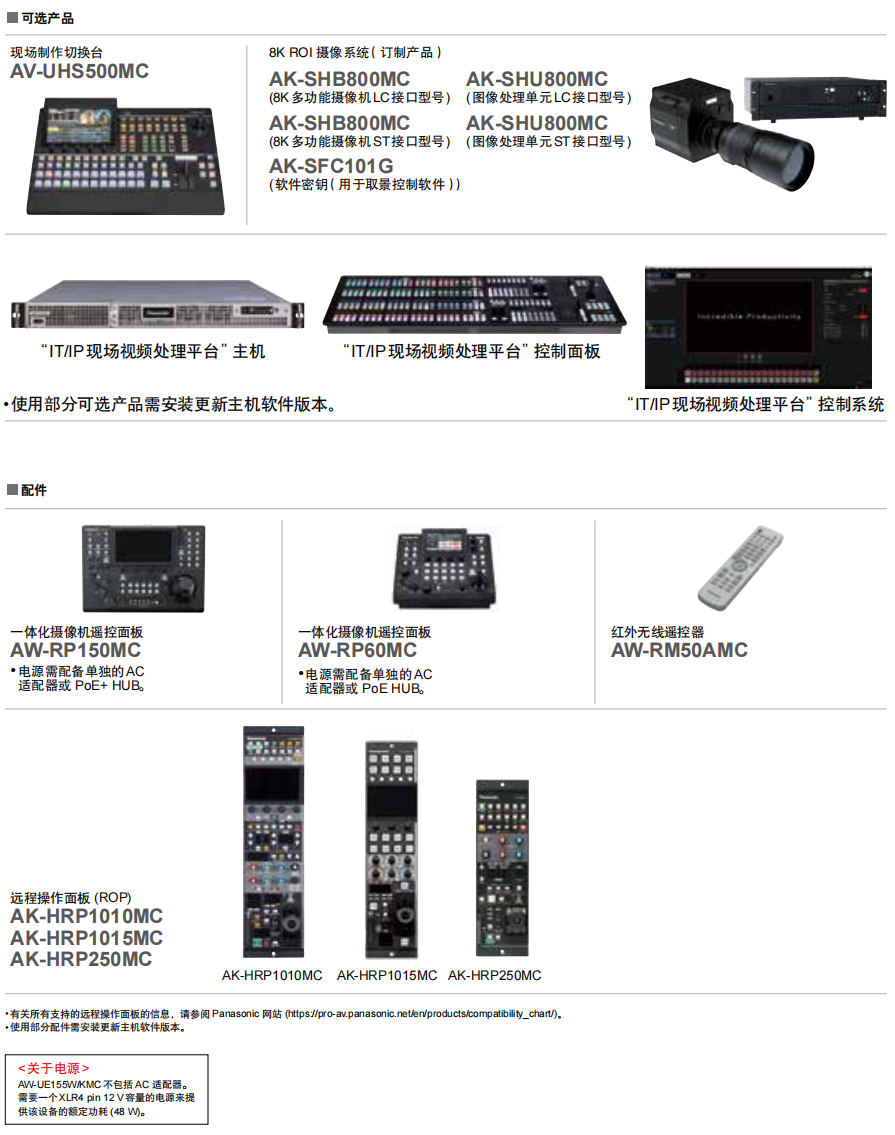

可选配件
