AW-UE100W/KMC一体化摄像机-青海鑫斯源电子科技有限公司

产品中心

AW-UE100W/KMC一体化摄像机

产品详情

功能特性

AW-UE100WMC[白色机型]
AW-UE100KMC[黑色机型]
一体化4K摄像机

紧凑机身、多种功能的云台一体化摄像机

支持4K 60p/50p NDI®和SRT

兼容多种视频传输系统的高品质4K云台一体化摄像机，支持新一代的视频制作
该款一体化4K摄像机能够兼容多种IP传输协议，包括NDI®*1、SRT*2和FreeD *3，实现了高画质4K60p/50p*4 视频的灵活制作。除了3G-SDI和HDMI，该摄像机还支持12G-SDI输出，允许在从现场直播到演播室制作的各种场合下选择适当的输出格式。

| 高画质4K 60p/50p*4 拍摄

3840x2160 4K输出和60p/50p*4 拍摄，无论是在体育直播还是快速移动目标的环境中，均可拍摄出非常流畅的视频。

■输出格式

4K
(12G-SDI 输出/HDMI 输出)

2160/59.94p, 2160/50p, 2160/29.97p*5, 2160/25p*5, 2160/24p*5, 2160/23.98p*5

HD
(3G-SDI 输出/HDMI 输出)

1080/59.94p, 1080/50p, 1080/29.97p*5, 1080/29.97PsF*6, 1080/25p*5, 1080/25PsF*6, 1080/23.98p*7, 1080/24p*5, 1080/23.98p*5, 1080/23.98PsF*6, 1080/59.94i, 1080/50i

720/59.94p, 720/50p

| 1/2.5型 MOS 传感器
摄像机搭载最新研发的1/2.5 型4K MOS传感器，可拍摄高分辨率的视频。

| 24倍光学变焦和74.1° 水平视角拍摄
除了24倍光学变焦外，i.Zoom的采用还可以在保持高分辨率的同时，在HD模式下实现高达36倍的变焦，并在4K模式下实现高达28倍的变焦。1.4倍和2倍数字扩展变焦还可以清晰地捕捉远距离物体，而74.1°水平视角则允许在有限的安装空间内实现广角拍摄。

| 最新研发的高精度直驱电机
通过在旋转部位采用直驱电机，提高了俯仰/水平旋转操作时的可操作性、响应速度和静音效果。

可操作性
支持多种速度，从0.08°/s的慢速移动到180°/s（Fast2模式）的高速度移动。

响应速度
优异的响应能力允许精确的摄像机运作，确保精确捕捉目标区域。

静音效果
可确保NC25或更低的噪音水平，适合在安静的音乐厅和工作室中进行拍摄。

| 滚动方向中的混合图像稳定（EIS）
除了光学图像稳定（OIS）外，滚动方向中还增加了混合图像稳定（EIS）。即便是在使用轨道系统或摄像机吊臂等特殊设备的地方也能够拍摄清晰稳定的图像。

| 支持高带宽NDI ®实现高画质、低延迟

包含实时编码并传输高画质视频的高带宽NDI®和低带宽高效率NDI ® |HX。高带宽NDI®能够以最高250 Mbps的码率传输4K视频并以最高125 Mbps的码率传输全高清视频，同时确保高画质、低延迟的实时视频传输。

● 有关NDI®和NDI® | HX的更多信息，请参阅 < https://pro-av.panasonic.net/en/products/NDITech/ >。

| 支持SRT*2，通过公共网络实现稳定的视频传输

支持新一代的视频传输协议SRT，安全性强，适用于不稳定的网络环境。

安全
通过在传输前对视频数据进行加密，确保了强大的安全性。

可靠

数据包丢失恢复功能在传输过程中自动检测并重新传输丢失的数据包，确保流畅、稳定的视频传输。

传输

灵活、适应性强的缓冲区管理系统，即使在比特率不稳定的网络环境中也可实现稳定的视频传输。支持在公网中进行远程视频传输。

■通过公共网络进行视频传输

| 通过RTMP/RTMPS*9 直播
支持RTMP/RTMPS*9，可将视频直接上传至流媒体直播平台。这意味着可通过摄像机进行现场直播。

| 支持FreedD*3，用于构建AR/VR*10 系统

支持Free-D命令协议，实现了与AR/VR系统连接。这使得摄像机追踪信息 (水平旋转/俯仰/变焦/聚焦/光圈) 与同步信号一起输出，以轻松构建无需另购编码器的AR/VR系统。

| 裁剪（+缩放）功能

4K视频输出时可同时创建视频裁切部分。使用一体化摄像机遥控面板AW-RP150MC和Web浏览器操作界面可简便快捷确定最多三个区域的裁切位置。裁切缩放功能还允许高达5倍的图像缩放。

*1： NDI ® 是由NewTek公司开发的支持IP视频制作工作流的新协议。NDI ® 是NewTek公司的注册商标。此处NDI ® 代表低延迟的高带宽NDI ® ， NDI ® | HX代表低带宽高效率NDI ® | HX。

*2：SRT：安全可靠传输协议。

*3：为AR/VR系统中广泛使用的一种摄像机追踪信息传输协议。AW-UE100W/KMC可输出AR/VR系统等用途所需的摄像机水平旋转、俯仰、变焦和聚焦信息。

*4：实际输出格式为: 超高清（3840x2160）60p/50p。

*5：本机输出。

*6：无法通过HDMI输出。

*7：表示“1080/23.98p over 59.94i”。

*8：通过将可选的AV-UHS5M6MC NDI I/F单元添加到AV-UHS500MC现场制作切换台支持NDI ®和NDI ® | HX传输。

*9：RTMP：实时消息传输协议。RTMPS：安全实时消息传输协议。

*10：AR：增强现实。VR：虚拟现实。

*11：裁切缩放时画质会降低。

※ 应用实例

| 应用01：4K演播室

演播室拍摄流畅、高画质4K 60p/50p*1图像
AW-UE100W/KMC支持4K 60p/50p*1输出，适用于要求高画质的演播室操作中进行高质量的远程拍摄。配备一个醒目的Tally指示灯，即使在远距离也能轻松识别直播摄像机的工作状态。

| 应用02：现场直播

支持RTMP/RTMPS和NDI® *2，可对应选择最佳的工作流程

使用单台摄像机时，可通过RTMP/RTMPS自AW-UE100W/KMC将视频直接上传至流媒体直播服务器。使用多台摄像机时，通过将可选的AV-UHS5M6MC单元添加到AV-UHS500MC现场制作切换台支持NDI®*2 传输。通过对多台摄像机的平滑控制，确保高画质、低延迟的现场直播顺畅。

| 应用03：音乐厅

高倍率变焦及广角拍摄确保在大型场馆内清晰地捕捉目标

1/2.5型MOS传感器可以在音乐厅等光线较暗的场馆进行低噪音、高灵敏度拍摄。另外，24倍光学变焦确保在大型场馆内清晰地捕捉拍摄目标（即使远距离目标）。74.1°水平广角拍摄大大增加了拍摄灵活性，同时还能覆盖整个场景。

*1：实际输出格式为超高清（3840x2160）60p/50p。
*2：NDI ® 是由NewTek公司开发的支持IP视频制作工作流的新协议。NDI ® 是NewTek公司的注册商标。NDI ® 代表低延迟的高带宽NDI ® 。

※ 可选产品

适用于讲座拍摄的自动追踪功能

自动追踪软件密钥
单机版和网络应用程序版
AW-SF100G*1
服务器版
AW-SF200G*1
2 个附加许可证 AW-SF202G
AW-SF202G*1
3个附加许可证 AW-SF200G
AW-SF203G*1

免费试用

https://pro-av.panasonic.net/en/software/aw-sf100g/

• 使用高度专业化的面部识别和深度学习技术的高性能自动追踪，即使讲师戴着口罩，摄像机也可在任何方向自动追踪。

• AW-UE100W/KMC裁切功能允许单台摄像机裁切和追踪最多三个人。

• IP软件的使用能够支持在教室里对摄像机进行远程设置和操作。

• AW-SF100G可在单机或网络应用程序版上控制单台一体化摄像机。AW-SF200G可在服务器上运行。

• 网络应用程序版可通过平板电脑、智能手机、台式电脑等对摄像机进行控制。

• AW-SF200G可同时自动追踪并集中控制多台摄像机*2 。

*1: 使用可能需要软件版本更新。
*2: 每台服务器最多可同时控制4台摄像机。

* 根据拍摄环境的不同，系统可能无法准确地检测或追踪目标。操作人员可随时调整检测和自动追踪过程中出现的错误，请在操作者可进行校正的环境下使用该软件。* 自动追踪软件可免费试用90天。在购买 “自动追踪软件激活密钥” 之前，请仔细阅读本软件的注意事项并确保能在操作环境中正常运行。更多详情，请参阅Panasonic网站<https://pro-av.panasonic.net/>上的 “软件下载”。

• 人脸识别功能基于Panasonic Connect 公司开发的人脸识别软件。

GUI 屏幕，只需单击一个图标即可切换多台一体化摄像机的预置位

可视化预置位控制插件

AW-SF300G

免费试用

https://pro-av.panasonic.net/en/software/aw-sf100g/

AW-SF300G 主界面

• 可以为每个拍摄位置设置GUI界面，并且可以管理已注册主体位置的预置位组。

• 只需按一下GUI界面上的Preset Group图标，即可将组中注册的所有摄像机指向拍摄对象。

• 摄像机位置在GUI界面上以图标形式显示。当前选中的Preset Group中的摄像机图标高亮显示，

使用者可以一目了然地看到正在拍摄的摄像机。

• 使用PC鼠标和GUI界面进行操作，为不熟悉视频设备操作的使用者提供了易用性。

* EasyIP Setup Tool Plus 包括在本产品中，无需单独安装。

* 使用本产品前必须先下载 PTZ 控制中心。

通过电脑控制多台一体化摄像机

PTZ控制中心

• 多台摄像机集中管理时可查看视频。

• 通过图形用户界面可进行画质调整、旋转/俯仰移动、变焦等摄像机控制。支持触摸屏操作。

• 点击缩略图上的预设按键，可轻松召回预设情况。

• 旋转 / 俯仰移动、变焦等操作也可使用其他公司生产的游戏控制器进行控制。

可将网络一体化摄像机转换为超级Web摄像机软件
一体化虚拟USB驱动程序

• 网络上的一体化摄像机可作为USB摄像机用于简单的高画质网络会议。

• 通过GUI界面可进行画质调整、旋转/俯仰移动、变焦等摄像机控制。支持触摸屏操作。

• 最多可注册5台摄像机。

• 可自动检测到所连接的摄像机并进行网络设置。

• 与视频录制和分发服务Panopto链接后，可以通过Panopto GUI进行摄像机操作。

* 有关Panopto的更多信息，请参阅Panopto网站<https://www.panopto.com >。

支持一体化摄像机的高效设置和操作的免费软件

EasyIP Setup Tool Plus

• 检测连接到PC的松下一体化摄像机，可以集中显示和管理IP地址、版本等摄像机信息。

• 可以从GUI界面修改一体化摄像机的网络设置信息。

• 一体化摄像机可以从浏览器GUI中选择和控制。

• 自动IP：可以选择多台一体化摄像机并分配连续的IP地址。

• 固件更新：可通过该工具自动执行一体化摄像机固件更新*1 。

*1：PC必须连接到互联网。 * 本产品包括在AW-SF300G可视化预置位控制插件和PTZ控制中心中，无需单独安装。

* 欲了解更多信息，请参阅 < https://pro-av.panasonic.net/en/products/ptz_camera_systems.html >

详细规格

■常规
电源:	12 V DC (10.8 V 至 13.2 V) (提供的交流适配器) 42 V至57 V DC (PoE++ 供电)
PoE++:	IEEE802.3bt 标准: DC 42 V 至 57 V (支持软件身份验证(LLDP))
功耗:	3.0 A (提供的交流适配器) 1.0 A (PoE++ 供电)
工作温度:	0 °C 至 40 °C
工作湿度:	20 % 至 90 % (无结露)
存储温度:	-20 °C 至 50 °C
重量 :	大约2.2 kg ( 不包括电缆盖、安装支架) 大约2.3 kg ( 包括电缆盖，不包括安装支架)
尺寸 (W x H x D):	169.2 mm x 204.6 mm x 170.6 mm ( 不包括凸出部分、电缆盖、安装支架)
外观:	AW-UE100WMC: 珍珠白 AW-UE100KMC: 金属黑
支持的控制器:	AW-RP150MC, AW-RP60MC, AK-HRP1010MC,AK-HRP1015MC (部分地区不提供)，AK-HRP250MC
■摄像机装置
有效像素	约8.5百万像素
图像传感器:	1/2.5型4K MOS x 1
镜头:	电动光学24倍变焦，F1.8至F4.0 [f=4.12 mm至98.9mm; 相当于35mm:25.0mm至600.0mm ]
变焦:	•光学变焦 : 24倍 •i.Zoom: UHD 28倍, FHD 36倍 •数字扩展变焦: 1.4倍, 2倍
转换镜头:	不支持
视角范围:	水平视角: 74.1°(广焦端)至3.3°(远端) 垂直视角: 46.0°(广焦端)至1.9°(远端) 对角线视角: 81.8°(广焦端)至3.8°(远端)
光学滤波器:	Through, 1/4, 1/16, 1/64, IR through(IR through用作“夜间模式”)
聚焦:	在自动和手动之间切换
焦距	整个变焦范围: 1200mm 广角端: 100mm
分色光学系统:	1MOS
标准灵敏度:	F4/2000 lx (当[拍摄模式] 为[标准]时) F5.6/2000 lx (当[拍摄模式] 为[高灵敏度]时)
最低照度:	3 lx ( 条件: F1.8, 59.94p, 50 IRE, 42dB, 无蓄积)
S/N:	60dB(typ) ( 当[ 拍摄模式] 为[ 标准] 时)
水平分辨率:	1500TV线或以上 (中心区域)
增益选择:	自动, 0dB 至36dB*1 •超级增益功能: 37dB至42dB
帧混合*2:	自动, 0dB, 6dB, 12dB, 18dB, 24dB
电子快门速度:	59.94p/59.94i	1/60, 1/100, 1/120, 1/250, 1/500, 1/1000,1/2000, 1/4000,1/8000, 1/10000
	29.97p	1/30, 1/60, 1/100, 1/120, 1/250, 1/500,1/1000, 1/2000,1/4000, 1/8000, 1/10000
	23.98p/24p	1/24, 1/48, 1/60, 1/100, 1/120,1/250,1/500,1/1000,1/2000,1/4000,1/8000, 1/10000
	50p/50i	1/60, 1/100, 1/120, 1/250, 1/500,1/1000,1/2000,1/4000,1/8000, 1/10000
	25p	1/25, 1/50, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000,1/4000, 1/8000, 1/10000
同步扫描:	59.94p/59.94	60.00Hz至7200Hz
	29.97	30.00Hz至7200Hz
	23.98p/24p	24.00Hz至7200Hz
	50p/50i	50.00Hz至7200Hz
	25p	25.00Hz至7200Hz
伽玛:	HD/FILMLIKE1/ FILMLIKE2 / FILMLIKE3
白平衡:	ATW, 3200K, 5600K AWB: AWB-A/AWB-B VAR (可在2000K和15000K之间指定数值)
色度变化量:	关, –99%至99%
场景文件:	Scene1, Scene2, Scene3, Scene4
输出格式:	SDI 输出4K	2160/59.94p,2160/50p,2160/29.97p3, 2160/25p3,2160/24p3, 2160/23.98p3
	SDI 输出HD	1080/59.94p,1080/50p,1080/29.97p3, 1080/29.97PsF,1080/25p3,1080/25PsF, 1080/23.98p4,1080/24p3,1080/ 23.98p*3
	HDMI 输出4K	2160/59.94p,2160/50p,2160/29.97p3,2160/25p3,2160/24p3, 2160/23.98p3
	HDMI 输出HD	1080/59.94p,1080/50p,1080/29.97p3,1080/25p3,1080/23.98p10,1080/24p3,1080/23.98p*3,1080/59.94i,1080/50i,720/59.94p,720/50p
■同步系统
内部/ 外部同步 (BBS / 三电平同步)
■输入
输入接口:	DC 输入12V
	G/L 输入	BBS ( 黑场同步), 支持三电平同步 75 Ω 终端 (BNCx1)
	音频输入	MIC/LINE 输入兼容 (SDI/HDMI/IP) AAC 兼容（仅与IP 兼容） ø 3.5 mm 立体声迷你插孔输入阻抗：约10 kΩ（非平衡） •麦克风输入时输入电平: –40 dBV (0 dB=1 V/Pa, 1 kHz) 电源兼容，电源电压: 2.5 V ± 0.5 V •线路输入时输入电平: –10 dBV •输入音量可变范围: –36 dB 至 12 dB (3 dB 步进) •嵌入式音频输出电平: –12 dBFS •采样频率: 48 kHz •量化比特率: 24bit (SDI, HDMI), 16bit (IP)
■输出
视频输出:	HDMI	HDMI 2.0 接口 4:2:2/10bit •不支持HDCP。 •不支持Viera Link。
	12G-SDI输出	SMPTE 2082-1, SMPTE424M/SMPTE292M / 75 Ω (BNC x 1) • 支持A级/B级
	3G-SDI输出	SMPTE424M/SMPTE292M / 75 Ω (BNC x 1) •支持A级/B级
■输入/输出
输入/ 输出接口:	LAN	RJ-45 用于IP 控制和视频传输的LAN 终端 PoE++ 电源终端（符合IEEE802.3bt）
	RS-422	控制 RS-422A (RJ-45)
■云台单元
摄像机/ 云台单元控制:	IP 连接电缆 •通过PoE++ hub连接时 LAN电缆5（cat5e或以上，直通电缆），最大100米 •当不使用POE++ hub时 LAN电缆5（cat5e或以上，直通电缆），最大100米
	AW 协议连接电缆 LAN电缆*5（cat5e类或以上，直通电缆），最大1000米
安装方式:	单机( 桌面安装) 或悬挂 ( 吊装)*6
水平/ 俯仰旋转速度:	最高速度: 0.08°/s 至 60°/s (标准模式) •安装3 种速度模式标准: 60°/s, 快速1: 90°/s7, 快速2: 180°/s7
水平旋转范围:	±175°
俯仰旋转范围:	–30°至 210°*8
静音:	NC25 或更低
■支持的操作系统和web 浏览器*9
支持的操作系统和web 浏览器:	Windows	Microsoft® Windows® 10 Microsoft Edge Google Chrome
	Mac	macOS 10.13/Safari 13 macOS 10.14/Safari 13 macOS 10.15/Safari 13 macOS 10.15/Google Chrome
	iPhone / iPad	iOS Safari iPadOS
	Android	Android OS Google Chrome
■IP 流
图像流模式:	JPEG(MJPEG), H.264, H.265, NDI® \|HX, 高带宽NDI®
图像分辨率:	3840x2160, 1920x1080, 1280x720, 640x360, 320x180
图像传输设置 (JPEG):	帧速率：最大30 fps 图像质量（良好/ 标准）
图像传输设置 (H.264):	■传输类型：单播端口（自动）单播端口（手动）多播端口 ■传输优先级恒定比特率帧速率最大作用 ■帧速率 [60Hz] 5fps/15fps/30fps/60fps (UHD: 30fps, 60fps) [50Hz] 5fps/12.5fps/25fps/50fps (UHD: 25fps, 50fps) ■最大比特率 512kbps/768kbps/1024kbps/1536kbps/2048kbps/3072kbps/4096kbps/6144kbps/8192kbps/10240kbps/12288kbps/14336kbps/16384kbps/20480kbps/24576kbps/32768kbps/40960kbps/51200kbps/76800kbps
图像传输设置 (H.265):	■传输类型：单播端口（自动）单播端口（手动）多播端口 ■帧速率 [60Hz]30fps [50Hz]25fps ■最大比特率 8192kbps/12288kbps/25600kbps/51200kbps/76800kbps
音频压缩类型:	AAC-LC,48 kHz/16 bit/2ch
支持的协议:	■IPv6: IPv6: TCP/IP, UDP/IP, HTTP, HTTPS, DNS, NTP, DHCPv6,RTP, MLD, ICMP,ARP, RTMP, SRT, SNMP, MPEG2-TS over UDP ■IPv4: IPv4: TCP/IP, UDP/IP, HTTP, HTTPS, RTSP, RTP, RTP/RTCP, DHCP, DNS, DDNS,NTP, IGMP, ICMP, ARP, RTMP, RTMPS, SRT, SNMP, MPEG2-TS over UDP
■其他功能
支持NDI® :	NDI®\| HX:作为标准配置 NDI®Native:作为标准配置
计数LED显示颜色:	红色/ 绿色

*1: 1 dB步进。

*2: 当格式为 2160/29.97p, 2160/23.98p, 2160/24p, 2160/25p, 1080/29.97p, 1080/23.98p(59.94i), 1080/29.97PsF, 1080/23.98PsF, 1080/25p, 1080/25PsF时，无法进行配置。

*3: 本机输出。

*4: OVER 59.94i输出（显示器可能会将信号识别为59.94i）。

*5: 推荐使用STP（屏蔽双绞线）电缆。

*6: 为确保安全，必须使用配备的安装支架固定装置。

*7: 请注意，在高速模式运行时，工作噪音程度大。如果操作噪音干扰，则使用标准模式。

*8: 根据水平或垂直旋转位置，摄像机机身可能会反射到图像中。

*9: 支持的操作系统适用于截至2020年8月的浏览器。有关浏览器支持的最新信息，请访问松下网站(https://pro-av.panasonic.net/en/)上的“服务和支持/通行证”。

*10: 表示“1080/23.98p over 59.94p”。

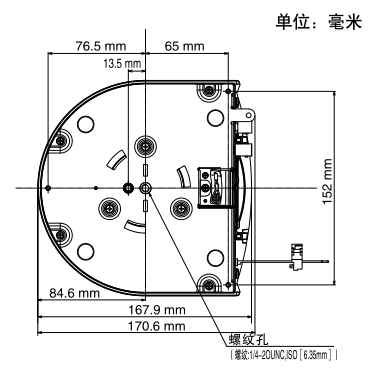

尺寸：

后视图

底视图

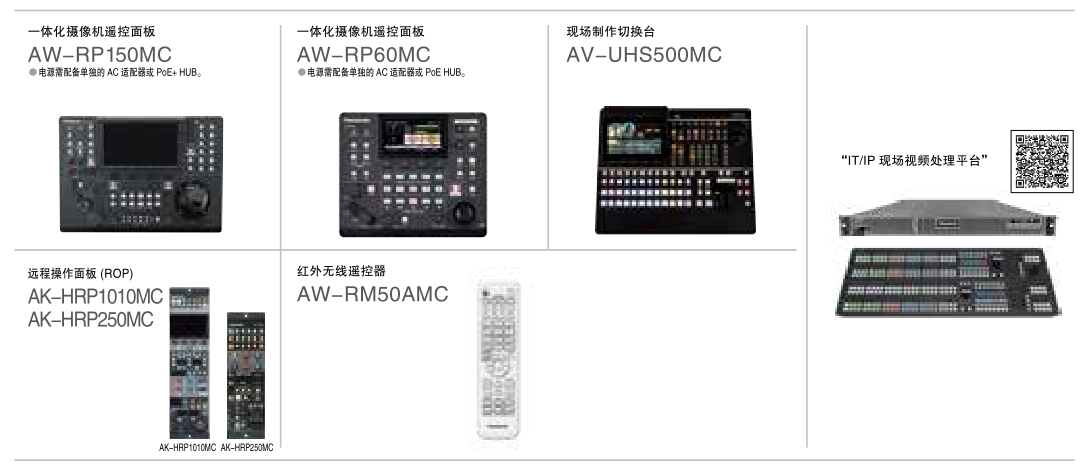

可选配件

*有关与AW-UE100W/KMC一起使用的可选产品的更多信息，请参阅 Panasonic 网站上的兼容控制器型号列表( https://pro-av.panasonic.net/en/products/aw-ue100/ )。

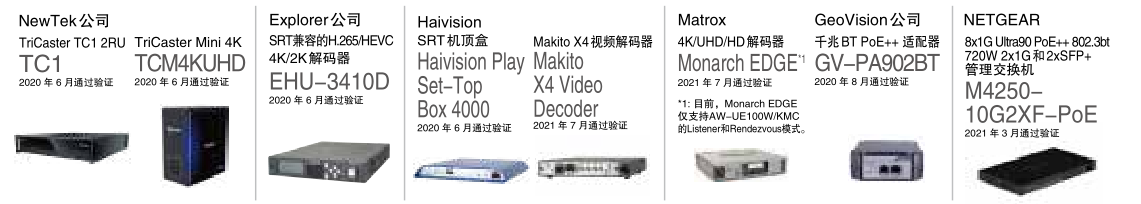

兼容的第三方设备

第三方查询

•<NewTek 公司 > https://www.ndi.tv/ MAIL: ndi@newtek.com TEL: +1 210-370-8000

•<Explorer 公司 > MAIL: sales@explorer-inc.co.jp TEL: +81(138)47-7604

•<Haivision> https://www.haivision.com/contact/

•<Matrox Electronic Systems Ltd.>

(North America) TEL: 1-866-270-4642 MAIL: video.info@matrox.com

(Europe, Middle East & Africa) TEL: +44 (0)1895 827220 MAIL: video.info.emea@matrox.com

(Asia Pacific) MAIL: asia_pacific@matrox.com

•<GeoVision 公司 > MAIL: sales@geovision.com.tw TEL: +886-2-8797-8376

•<NETGEAR 公司 > http://www.netgear.com/home/contact-us/
